10KV配电室改造在更换微机保护装置时,正常会遇到下面几个问题:
1、开孔尺寸
每个品牌的微机保护开孔尺寸都不一样,参差不齐的,对于这种情况,有几种解决方法:
●找到原品牌同一型号直接进行更换,这样安装和接线起来都比较方便快捷,也省事,就是价格要贵,不经济;
●用其它品牌满足功能即可,可往往开孔尺寸不同,安装起来比较麻烦。尺寸大点还可以扩孔,如果尺寸小了,就相对麻烦些,不过可以在面板上焊接一块面板进行二次开孔,或是直接更换柜体面板,这个需要衡量综合成本而定;
2、通讯规约和通讯接口
●通讯规约要相同匹配,不匹配直接不要考虑;
●通讯接口要配套,如果不配套,连接整个系统兼容性差,会影响系统的可靠性。

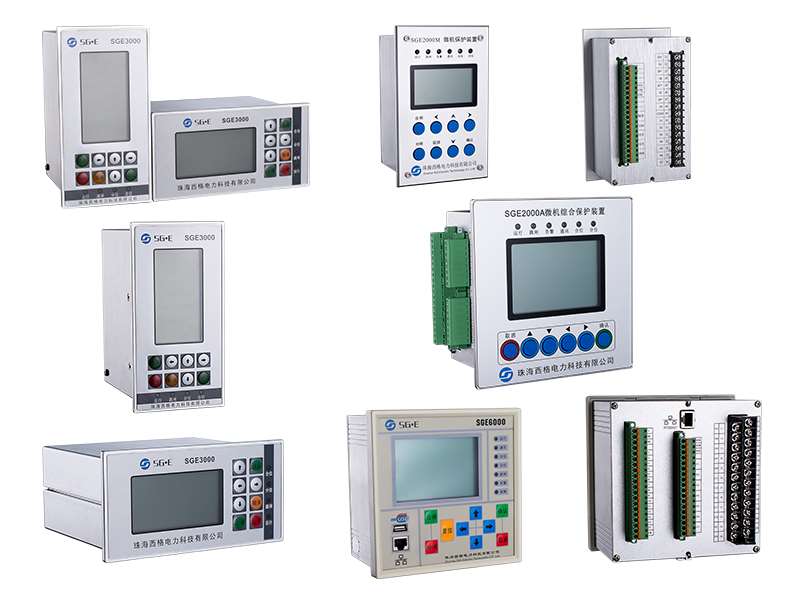

针对10KV配电室改造选用微机保护装置
环网柜系统:
SGE2000系列(分横款和竖款);
SGE3000系列(分横款和竖款);
功能配置:速断保护、定时限过流保护、反时限过流保护、过负荷保护、过电压保护、低电压保护、零序定时限保护、零序反时限保护、重合闸、大电流闭锁保护、PT断线报警、轻瓦斯告警、重瓦斯告警、高温告警、超温跳闸、事件记录、RS485通讯。
SGE2100自供电系列(分横款和竖款);
中置柜/28柜系统:
SGE2000A系列;
SGE2000M系列;
SGE6000系列。
这3个系列含:综合保护、PT保护、电动机保护、进线/出线备自投保护。
功能配置:III 段过流保护 、零序定时限保护 、定时限过流保护 、零序反时限保护 、反时限过流保护 、变压器本体保护 、过电压保护 、低电压保护 、重合闸 、15 路开入量 、大电流闭锁保护 、电流测量 、防跳回路 、保护跳闸、保护合闸、跳闸信号、告警信号,遥控跳闸、遥控合闸、防跳、7 个继电器 输出、RS485 通讯 。
