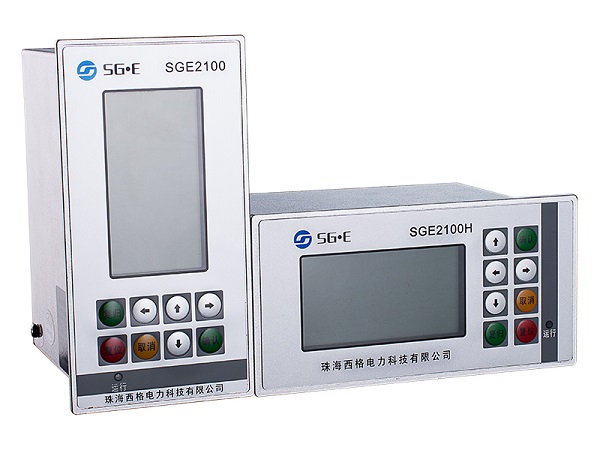

SGE2100无源自供电保护装置为配电网中的馈线、变压器提供相间过流保护、零序过流保护、外部接点直接跳闸，可集成于配电环网柜中。该自供电保护是无需任何外部供电电源的自供电保护装置，为没有辅助电源条件的安装现场提供了很大的便利。

功能特点

1、整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。
2、装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。
3、由电流互感器供电，免除因安装直流屏或UPS而带来的额外负担。
4、保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。
5、多种IEC标准反时限曲线选择。具备高电流闭锁保护功能，适用与各种熔断器配合使用，解决配电系统保护死区问题。
6、采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。
7、装置大容量的非易失存储器保证记录100次历史事件记录，记录内容详细，掉电不丢失数据。
8、装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
9、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
10、装置提供面板调试RS-232通讯口，及选配的后端子RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。



环境条件
环境温度：
工作温度 ：-20°C - 60°C
存储温度 ：-40°C - 85°C
相对湿度： 5% - 95%
大气压力： 70 KPa  - 110KPa
海拔高度： 不大于3500m

技术参数
额定数据:
交流电流： 5A/1A
频率： 50Hz/60Hz
电源： AC/DC24V，±20%
                 DC48V，±20% （需备注）
自供电，由相电流互感器取电
过载能力：
电流回路 长期运行------2I_n
10s--------------10I_n
1s---------------40I_n
功率消耗： 外部电源供电时平均功率不大于2W
自供电时不大于1VA（装置启动功率不大于0.2VA）
测量范围：
电流 0.1I_n  - 20I_n
零序电流 0.01A  - 10A
测量精度：
电流 <1%
零序电流 <0.005A
保护动作时间： 在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路： 电压类型可定制，电流消耗2mA
开出接点： DC24V(线圈)；触点可连续通过DC220V，5A电流
通讯接口： 通讯接口1--RS-232，面板调试通讯接口，为可选配置
                   通讯接口2--RS-485，背后端子总线接口，为可选配置

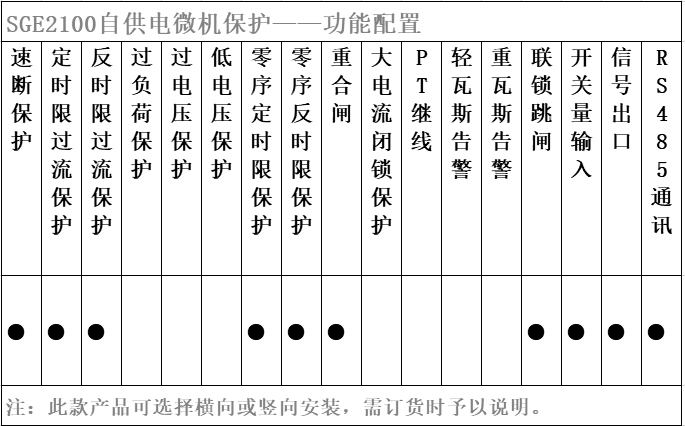

装置功能配置

相电流三段定时限保护

三段定时限保护包括速断、限时速断和定时限过流。装置检测三相电流，当有电流大于电流定值时，经过可整定的延时后装置输出跳闸信号。限时速断和定时限限过流两段保护可以分别选择投入/退出，电流、时间定值也可以分别整定；速断保护可选择投入/退出和整定电流定值，时间定值不可整定，动作时间小于40ms。

相电流反时限保护

装置配置的相电流反时限保护可以选择三种曲线类型：一般反时限（Normally Inverse Curve）、非常反时限（Very Inverse Curve）、极端反时限（Etremely Inverse Curve）。三种曲线的时间&mdash;电流公式如下。
一般反时限：


非常反时限：

 极端反时限：

式中： t - 跳闸时间
tI〉 - 时间倍数
I - 故障电流
Is - 电流整定值

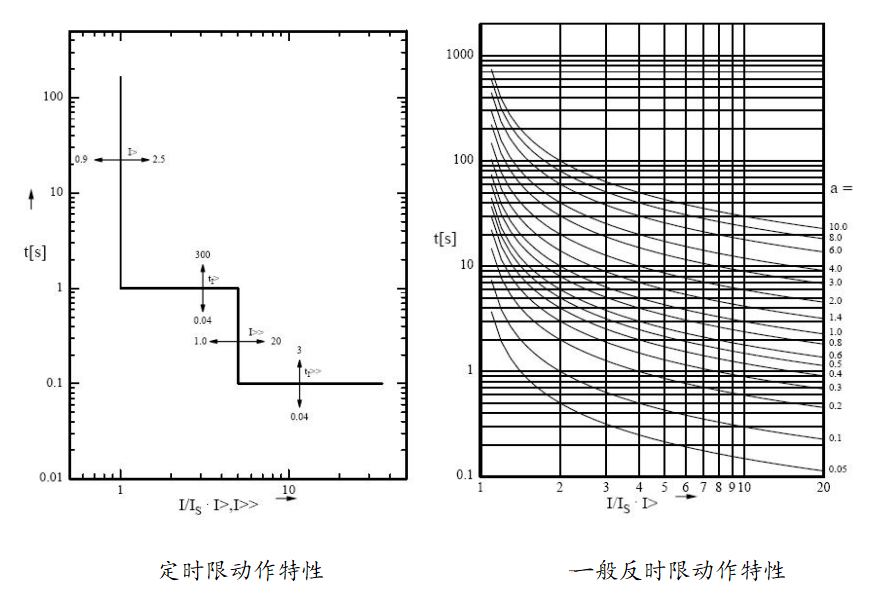

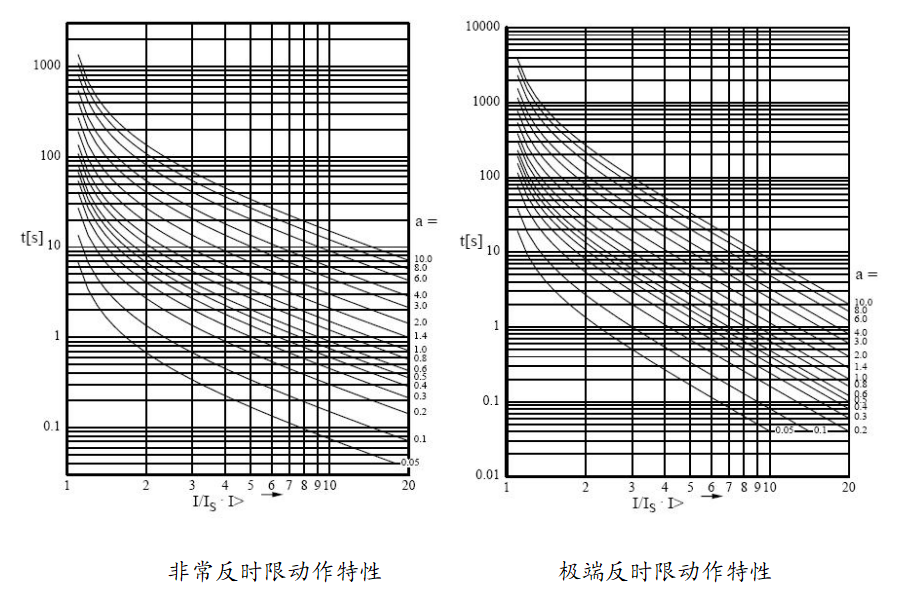

三种反时限动作曲线可见下图


零序定时限保护

装置设有一段零序定时限保护，检测接地电流，主要用于中性点绝缘或补偿的系统。由于非直接接地系统中零序电流一般比较小，要求装置检测零序电流的精度相对比较高，尤其是长电缆系统中电容电流比较大，因此应权衡比较仔细选择零序电流互感器的变比。零序定时限保护可以选择投入/退出，电流、时间定值可以分别整定。

零序反时限保护

与相电流反时限保护一样，零序反时限保护也可以选择三种动作特性曲线：一般反时限（Normally Inverse Curve）、非常反时限（Very Inverse Curve）、极端反时限（Etremely Inverse Curve）。三种曲线的时间&mdash;电流公式、曲线特性与上述相同。

外部接点直接跳闸

装置共具有2路开关量输入回路。输入回路的电源类型可以由用户定制，在订货时予以说明。一般没有特别说明时，装置采用外部DC24V供给方式。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施，没有特殊要求时装置可以分辨到10ms的脉冲宽度，分辨精度为1ms。
2路开关量输入均直接作用于跳闸输出，跳闸的延时可以整定。一般情况下用于变压器过温、重瓦斯等保护。

高电流闭锁跳闸

该项功能主要应用于负荷开关+熔断器场合。由于负荷开关不具有开断短路电流能力，因此当该功能投入时，负载电流大于设定闭锁电流时装置将闭锁所有保护功能（包括外部接点直接跳闸），使得故障由熔断器切除，保证负荷开关不致损坏。这种配置可以同时满足短路故障切除及过负载切除要求，使得保护功能得到无缝发挥。
断路器控制场合时必须退出该项功能。

输出配置

装置具有两路输出端子，一路固定为继电器空接点输出，另一路订货时可以选择为有源24V脉冲输出或继电器空接点输出。
第一路继电器空接点输出（端子号B14，B15，B16）同时具有常开、常闭接点端子，一般用于指示保护信号。该输出具有自保持特性，即当装置有保护动作时该继电器即激励，直到保护信号消失后也一直保持，当装置面板按钮有按下时才撤消继电器激励。

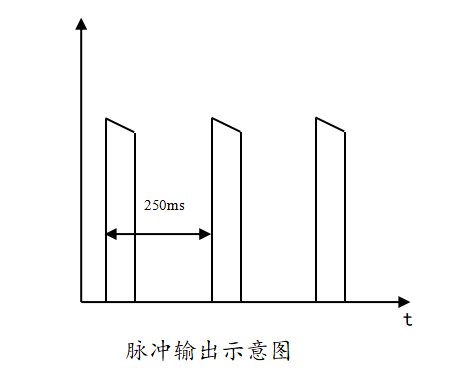

第二路输出（端子号B18，B19）一般用于跳闸驱动。当选择有源脉冲输出时，装置可以发出24V，Z高可达10A的短时脉冲能量，该脉冲以250ms间隔重复输出以确保断路器分闸。当配置为空接点输出时，该接点配置为常开接点，保护动作时该接点保持闭合一直到保护信号消失。

事件记录

装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件，每条记录包含了事件发生的时标（精确到毫秒）、事件发生时的各种交流输入量值、各路开关量输入状态等信息。由于事件信息记录于FLASH芯片中，装置掉电并不会丢失事件信息。
事件记录按照发生时间的先后顺序存储，当事件超过100条时，装置自动依次用新的记录覆盖旧的记录。在装置的液晶屏幕上可以察看各条事件记录内容，也可以通过通讯总线上传记录。

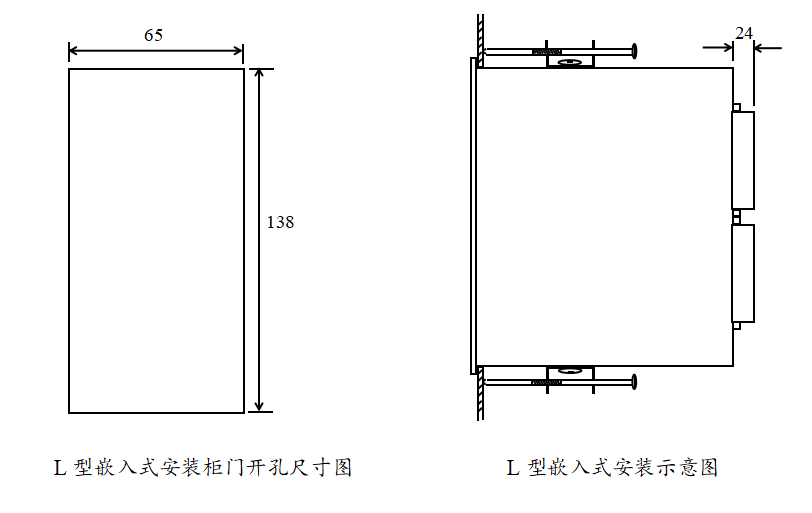

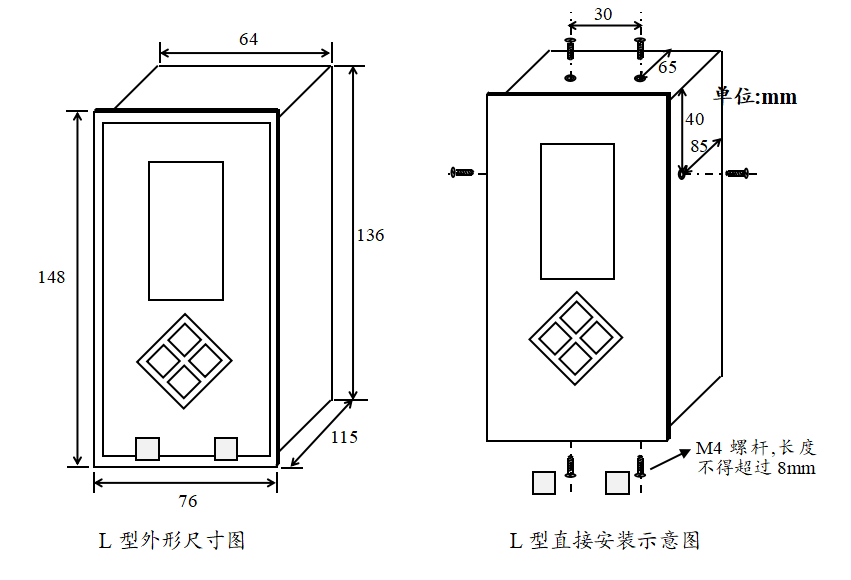

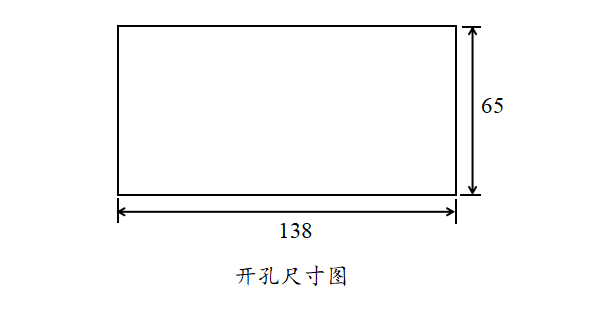

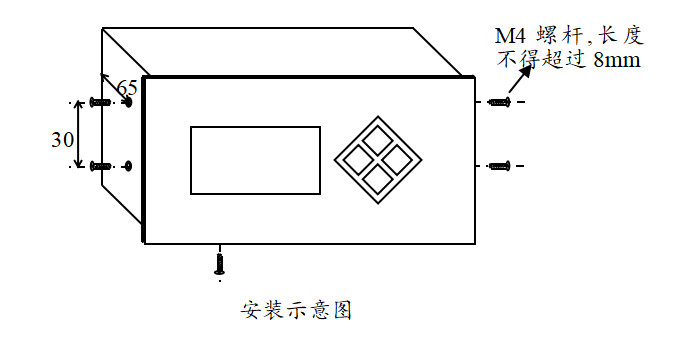

外形结构及安装（竖式）

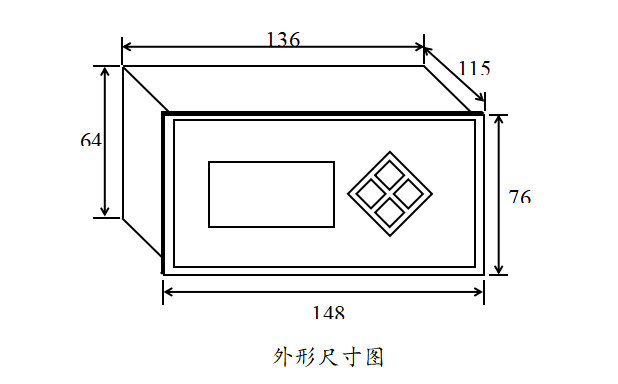

外形结构及安装（横式）

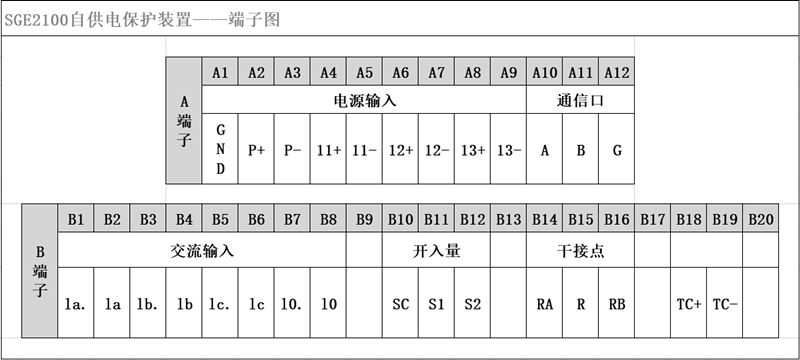

接线

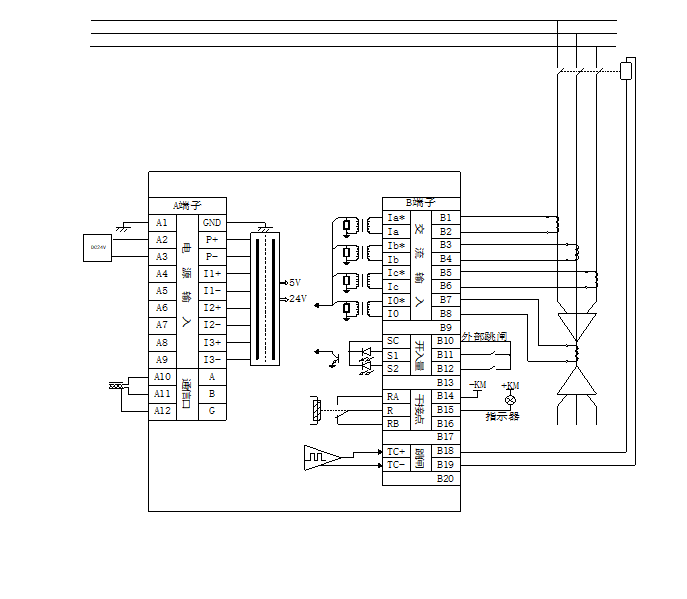

SGE2100无源自供电保护装置有两种端子接线方案，一种是装置由外部电源供电，端子接线示意如下图

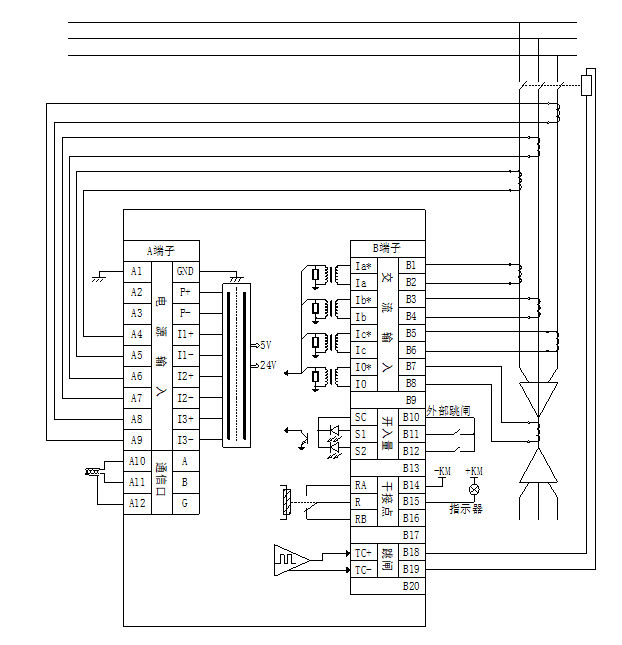

另一种是自供电方式，端子接线示意图如下图

注意：
1、下列图中B1~B8交流输入示意为三相输入方式，也可以采用两相输入方式，空余相应短接相应端子。
2、下列图中B18、B19示意为跳闸脉冲输出，如果产品选型时选择输出类型为两对干接点输出，则端子图中的B18、B19改为常开接点的干接点输出。
3、图5.6中B10、B11、B12开关量输入示意为外部提供电源，图4.7中B10、B11、B12开关量输入示意为装置内部供电(DC24V)。
4、对于自供电方式，装置供电CT输入（A 4~A 9）在图中示意为三相输入方式，也可以采用两相输入方式，空余相不得接线，端子应悬空处理。
5、自供电CT一般采用电流互感器的测量绕组，没有精度要求，但是要考虑互感器的输出容量&mdash;装置的启动功率为0.2VA。
