10KV微机继电保护装置(环网柜保护装置)-高品质

发布日期:2019-08-01
分享到:
SGE3000微机继电保护装置

      SGE3000微机继电保护装置主要用于35kv、10kv及以下电压等级的保护,有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能,应用在环网柜系统非常合适,同时该保护装置还具有多电量测量、遥控、遥信等监控功能。


功能特点

SGE3000微机继电保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号,通过数字逻辑运算控制装置的输出。装置结构紧凑,密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。特别是在我国东北高寒地区和大西北高海拔地区环境使用多年,运行性能非常稳定。

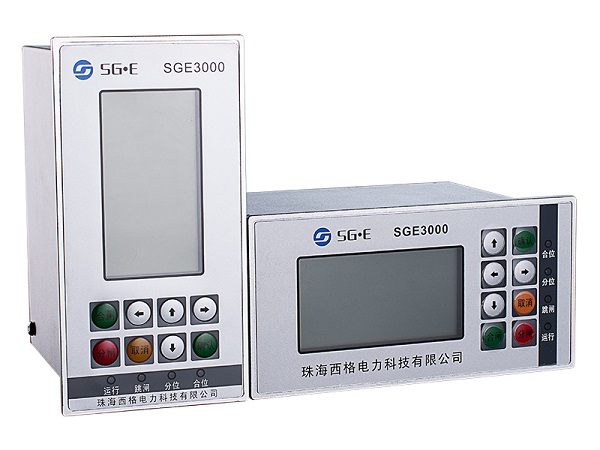

SGE3000微机综合保护装置横款图片


1、整机采用极低功耗设计技术,保证保护功能在任何条件下可靠快速启动。
2、装置结构简单小巧,安装方便灵活,适合环网柜的紧凑安装条件。
3、保护配置灵活齐全,各种保护功能均可以通过控制字自由投退。
4、三种 IEC 标准反时限曲线选择的相间反时限过流保护。
5、具有完善的测控功能,可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数;提供专门的遥控继电器实现遥控功能;具有 7 路开关量输入回路。
6、采用全中文液晶显示界面,多层菜单显示,人机界面极为友好。
7、装置大容量的非易失存储器保证记录 100 次历史事件记录,记录内容详细,掉电不丢失数据。
8、装置具备完善的动静态自检功能,在线监视装置各部分工作状况,保证了装置的工作可靠性。
9、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
10、装置提供 RS-485 通讯总线接口,并向用户提供开放的通讯协议,方便实现 SCADA 功能。

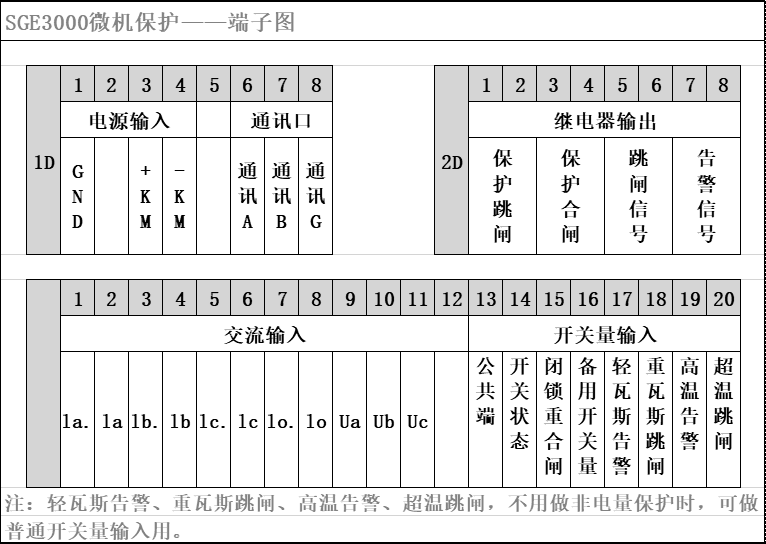

SGE3000微机保护装置端子图

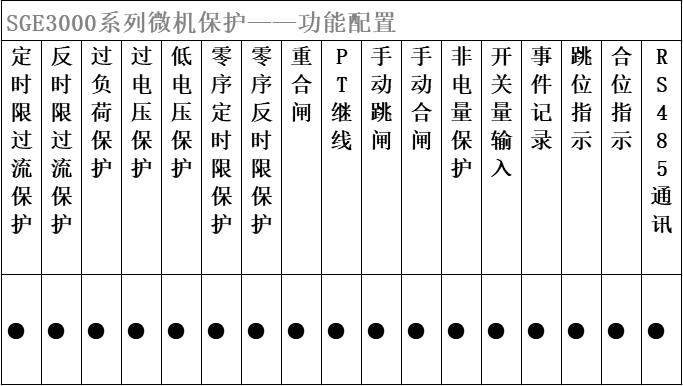

SGE3000微机保护装置功能配置图

环境条件
环境温度:
工作温度 -20°C - 60°C
存储温度 -40°C - 85°C
相对湿度: 5% - 95%
大气压力: 70 KPa - 110KPa
海拔高度: 不大于 3500m

技术参数
额定数据:
交流电压: 100V 或 220V
交流电流: 5A 或 1A
频 率: 50Hz/60Hz
电源: AC/DC 220(110)V,±20%
过载能力:
电流回路 长期运行 2In
10s 10In
1s 40In
功率消耗:
电源功率不大于 5W
交流输入回路不大于 0.5VA/路
测量范围:
电压 0.01Un - 2Un
电流 0.1In - 20In
零序电流 0.01A - 10A
测量精度:
电压 <0.5%
电流 <0.5%
零序电流 <0.005A
保护整定范围:
电流 0- 20In
级差 0.01A
电压 0- 2Un
级差 0.1V
时间 0- 600S
级差 0.01S
动作时间:在 1.5 倍定值下所有保护固有动作时间不大于 35ms
开入回路:电压类型可定制,电流消耗 2mA
开出接点:触点可连续通过 DC220V,5A 电流
通讯接口:RS-485,背后端子总线接口,为可选配置。

功能配置

相电流两段定时限保护
两段定时限保护包括定时限速断和定时限过流。装置检测三相电流,当有电流大于电流定值时,经过可整定的延时后装置输出跳闸命令,点亮跳闸信号灯。两段保护可以分别选择投入/退出,电流、时间定值也可以分别整定。保护动作曲线参见下图

相电流反时限保护
装置配置的相电流反时限保护可以选择三种曲线类型:一般反时限( Normally Inverse Curve)非常反时限( Very Inverse Curve极端反时限( Etremely Inverse Curve b三种曲线的时间电流公式如下。
一般反时限:
SGE3000微机综合保护装置一般反时限
非常反时限:
SGE3000微机综合保护装置非常反时限
极端反时限:
SGE3000微机综合保护装置极端反时限
三种反时限动作曲线可参加下图。

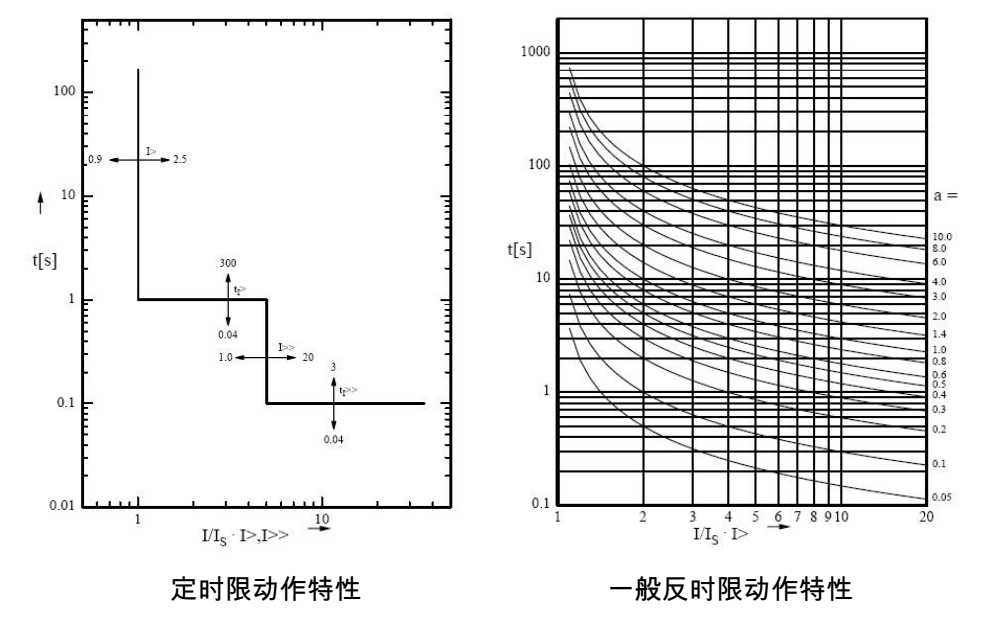

SGE3000微机综合保护装置定时限和一般反时限特性

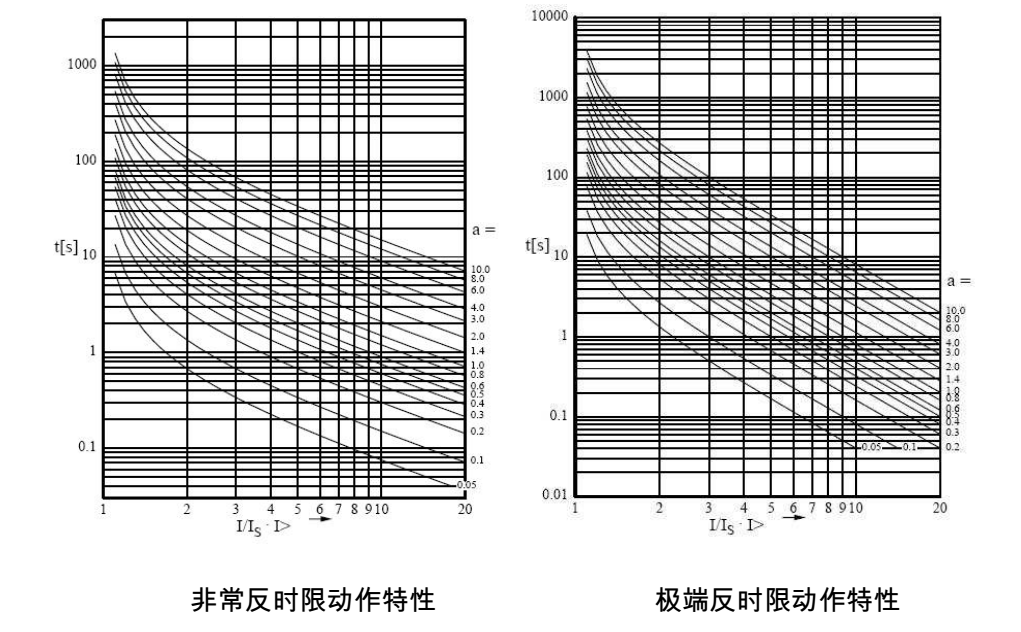

SGE3000微机综合保护装置非常定时限和极端反时限特性
 过电压保护
装置检测Uab、Ubc、Uca,当有一个或多个线电压大于电压定值时,经过可整定的延时后装置输出跳闸命令,点亮跳闸信号灯。保护可以分别选择投入/退出,电压、时间定值也可以分别整定。

低电压保护
装置检测Uab、Ubc、Uca,当有三个线电压电压均大于80%额定电压并持续2秒钟时,判定装置已正常投运;这时如果三相电压小于低电压保护电压定值时,经过可整定的延时后装置输出相应命。保护可以分别选择投入/退出,也可以选择跳闸/告警。

序定时限过流保护
装置设有一段零序定时限过流保护,检测接地电流,主要用于中性点绝缘或补偿的系统。由于非直接接地系统中零序电流一般比较小,要求装置检测零序电流的精度相对比较高,尤其是长电缆系统中电容电流比较大,因此应权衡比较,仔细选择零序电流互感器的变比。

零序定时限过流保护可以选择退出/告警/跳闸。当选择告警时,装置检测到线路零序电流大于定值并经延时后,装置点亮告警信号灯并记录相应的事件记录;当选择跳闸时,装置检测到线路霁序电流大于定值并经延时后,装置动作跳闸继电器,点亮跳闸信号灯并记录相应的事件记录。

序反时限过流保护
装置配置的響序反时限过流保护可以选择三种曲线类型:一般反时限( Normally Inverse Curve)非常反时限( Very Inverse Curve )极端反时限( Etremely Inverse Curve )反时限公式及曲线同相电流反时限保护。
零序定时限过流保护可以选择退出/告警/跳闸

一次重合闸
重合闸动作逻辑模拟传统的电容器充放电方式,重合闸充电条件如下
1、重合闸软压板(定值)投入
2、开关在合闸位置(开入量1处于合位);
3、没有外部重合闸闭锁接点(开入量2处于分位
满足上述条件15秒后,重合闸充电完成。充电后如上述任一条件不满足或者装置接收到遥控命合,重合闸将立刻放电重合闸充满电之后,当开关合闸位置一且消失装置随即启动重合闸功能,经延时后装置输出合闸命合。

PT断线报警
装置接入电压为线电压,装置自动判别电压回路是否断判据如下
1、没有两段定时限过流保护动作信号
2、任一相电流大于02A,任一线电压小于2V
两个粲件均满足,则判为PT断线。监测到PT断线后,装置自动发出告警信号

过负荷保护
装置采集三相电流,与过负荷电流定值比较,当发现电流大于
定值时,延时发出告警信号。

非电量保护
装置具有4路非电量保护,分别为轻瓦斯告警、重瓦斯跳闸高温告警和超温跳闸,当所选择的开入信号合时,延时发出告警或跳闸信号

开关量输入
装置共具有7路开关量输入回路。输入回路由外部电源供电电源电压可以由用户定制,在订货时予以说明。一般没有特别说明时,电源电压一般与装置的供电电源电压相同。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施,没有特殊要求时装置可以分辨到30ms的脉冲宽度,分辨精度为lms。其中开入量1已定义为开关合位信号,开入量2定义为闭锁重合闸信号,其他开入可配置为非电量保护。

事件记录
装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件,每条记录包含了事件
发生的时标(精确到毫秒)事件发生时的各种交流输入量值、各路开关量输入状态等信息。由于事件信息记录于 FLASH芯片中,装置掉电并不会丢失事件信息。

事件记录按照发生时间的先后顺序存储,当事件超过100条时,装置自动依次用最新的记录覆盖最旧的记录。在装置的液晶屏幕上可以查看各条事件记录内容,也可以通过通讯总线上传记录。

此装置开孔尺寸和SGE2000微机保护装置相同

接线图
SGE3000微机综合保护装置接线端子图
