电动机保护测控装置定值整定计算方式和原则

发布日期:2019-03-05
分享到:
电动机保护测控装置——电流速断保护

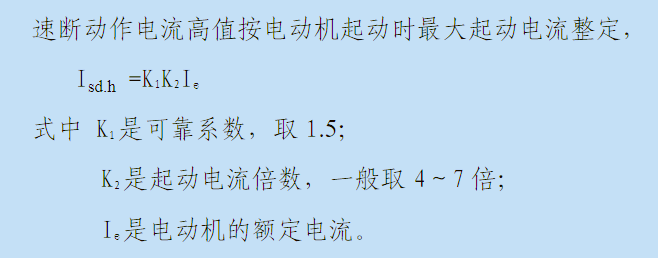

1、速断动作电流高值
电动机保护速断动作电流整定公式图
2、速断动作电流低值,应躲过外部故障切除,电压恢复过程中电动机的自起动电流,一般自起动电流取5le, 此外,还应躲过供电母线三相短路故障时电动机的反馈电流。电动机反馈电流的特点是幅度大、衰减快,电动机的反馈电流可达起动电流的90%左右。

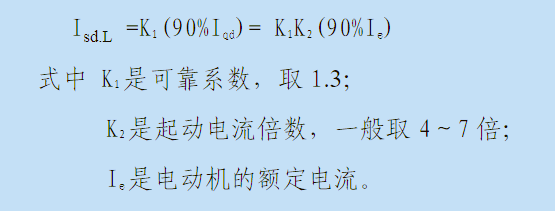

1)、当电动机采用真空断路器或少油开关控制时,因动作快速,故不计反馈电流的衰减,于是速断动作电流低值为
电动机保护速断动作电流低值公式图
2)、当电动机采用熔断器加接触器控制时,因保护带有0.3~0.4s的延时,所以可认为反馈电流已衰减完毕。此时,只需
躲过自起动电流,即
电动机保护躲过自起动电流公式图

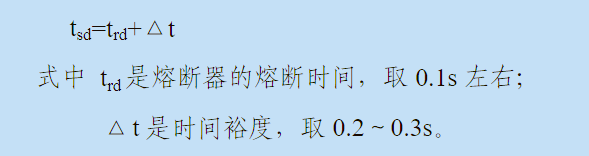

3)、速断保护的动作时限   a、当电动机采用真空断路器或少油开关控制时,动作时限取0~0.1s。b、当电动机采用熔断器加接触器控制时,动作时限应与熔断器熔断时间配合,当故障电流大于接触器允许的切断电流时,熔断器应在保护动作前熔断,故保护动作时限为
电动机速断保护的动作时限公式图

电动机保护测控装置——正序过流定值

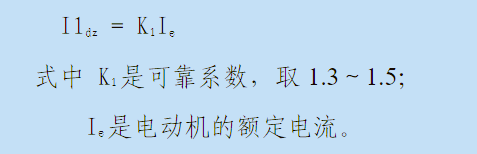

正序过流保护对电动机在起动结束后的堵转及对过负荷提供快速保护,动作电流整定为
电动机保护正序过流定值公式图
正序过流保护动作时间可按电动机允许堵转时间整定。

电动机保护测控装置——负序过流定值

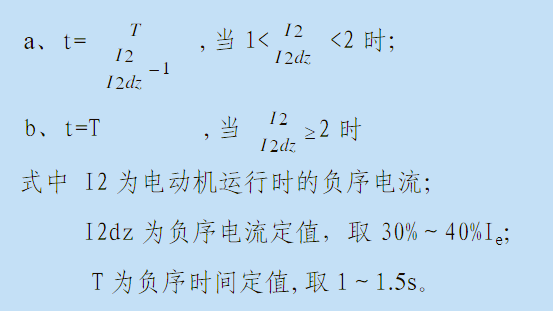

此装置负序电流保护的动作判据为
电动机保护负序过流定值整定公式图

电动机保护测控装置——零序电流保护定值

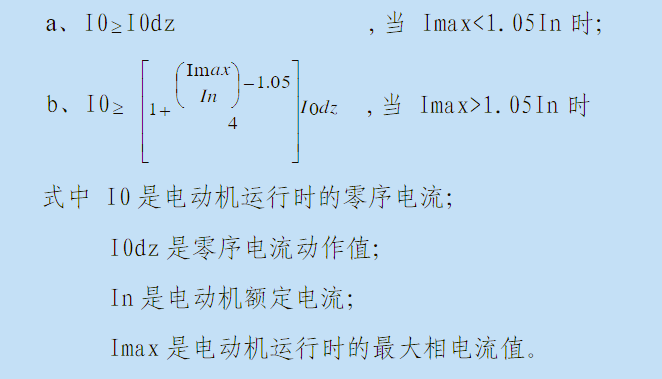

1、零序电流动作判据
为防止在电动机较大的起动电流下,由于不平衡电流引起的误动作,采用最大相电流作为制动量,动作判据为
电动机保护零序电流动作判据整定公式图
2、零序电流动作值I0dz

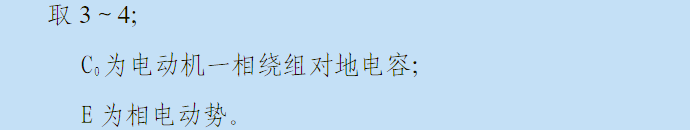

1)、中性点不接地网络,零序电流一次动作值应躲过外部单相接地时的电容电流,即
电动机保护零序电流一次动作值整定公式图
电动机保护零序电流一次动作值整定公式图二
2)、中性点经电阻接地,6kV供电网中性点一般经20欧姆接地,单项接地电流为173A,由此得到零序电流保护一次动作电流为
电动机保护零序电流保护一次动作电流公式图
3、零序电流保护动作时限
当电动机采用真空断路器或少油开关控制时,动作时限取0~0.1s。当电动机采用熔断器加接触器控制时,动作时限取0.3 ~ 0.4s。

电动机保护测控装置——过热保护

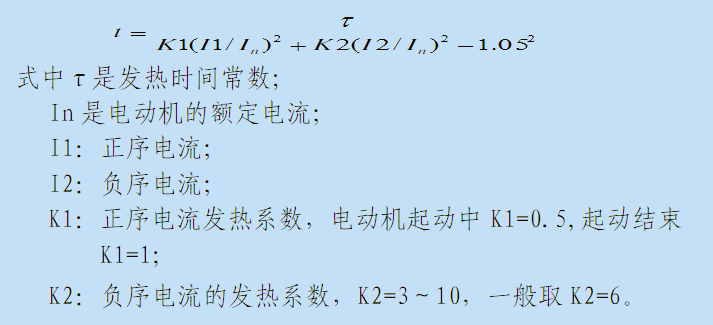

1、电动机发热模型
电动机保护过热保护整定公式图
2、发热时间常数τ的确定
发热时间常数有电动机制造厂提供,如果厂家没有提供,可按以下几种方法进行估算。
1)、根据电动机过负荷能力估算

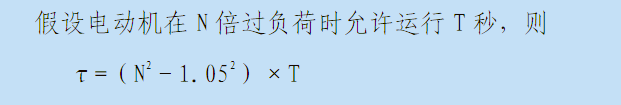

假设电动机在N倍过负荷时允许运行T秒,则
电动机在过负荷时允许运行时间公式图

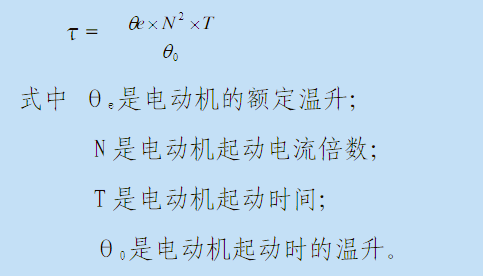

2)、由电动机起动电流下的定子温升决定
电动机起动电流下的定子温升决定公式图

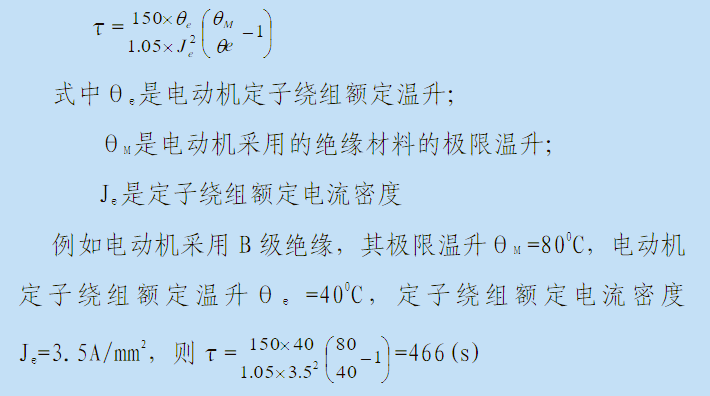

3)、由电动机的温升值和电流密度估算
电动机的温升值和电流密度估算整定公式图
3、 过热告警值,过热告警值通常取70%~80%过热累积跳闸值。

电动机保护测控装置——低电压保护
在电动机中,对于有中间煤仓制粉系统的磨煤机和灰渣泵、灰浆泵、碎煤机等的电动机,低电压保护的动作电压为
电动机保护测控装置低电压保护整定公式图

电动机保护测控装置——起动时间过长保护

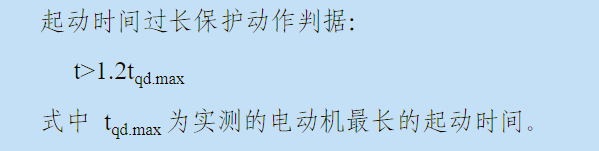

起动时间过长保护动作判据:
电动机保护起动时间过长保护动作判据公式图
当电动机三相电流均从零发生突变时认为电动机开始起动,起动电流达到10%额定电流时开始计时,起动电流峰值后下降到110%额定电流时停止计时,所测时间即为电动机的起动时间。
