备用投保护装置定值整定计算方式和原则

发布日期:2019-03-05
分享到:
备用投保护装置定值整定原则
1、低压元件动作值
      工作母线失压时, 低压元件应可靠动作。但工作母线的出线发生短路故障时,故障由出线断路器切除后,低压元件的动作电压应避越电动机自起动时的最低母线电压;此外,工作母线上的电抗器发生短路故障,低压元件不应动作。
     考虑上述情况后,低压元件的动作值一般取25% ~ 30%的额定电压。

2、进线有压定值
      有压定值一般取70%额定电压。

3、进线无流定值
      进线无流定值一般取5%~ 10%的额定电流。

4、动作时间
      当工作母线失压后,低压元件起动,经延时跳开工作母线受电侧断路器,然后合备用电源。如果网络内发生短路故障时,低压元件也可能动作,所以设置延时是保证备自投动作.选择性的重要措施。延时时间为(如下图):

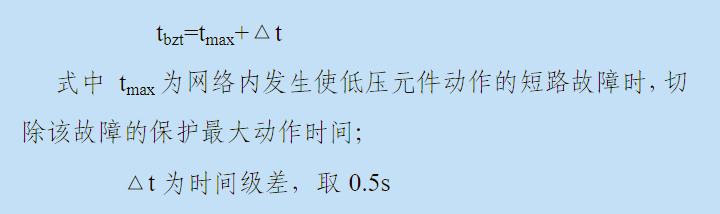

备用投保护装置动作时间说明公式图
       需要指出,当存在两级备自投时,低压侧的动作时间应比高压侧的动作时间大一个时间级差,以避免高压侧工作母线失压时低压侧备自投不必要的动作。

5、充电及分段保护
      充电保护的动作值应保证该母线上短路故障时有不低于1.5的灵敏度,时间可整定为0~0.1s。
      对于分段保护,过流I段动作值与动作时限与出线的电流速断保护配合;过流I段动作值与动作时限与出线的电流II段保护配合。
