变压器保护装置是集保护、监视、控制、通信等多种功能于一体的微机保护产品,主要功能包括:过流保护、跳闸保护、零序电流保护、过负荷、低电压、非电量保护、闭锁功能等,广泛应用于电力系统中。那么首先我们要了解变压器的主保护有哪些?
变压器主保护通常是:差动保护和瓦斯保护。

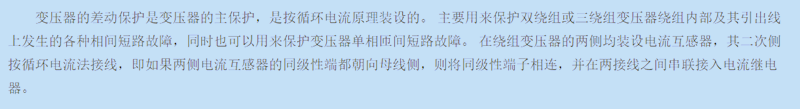

差动保护解释如图:

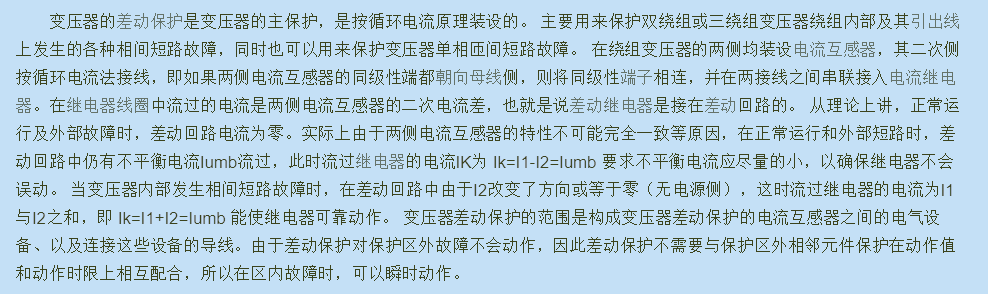

差动保护原理如图:

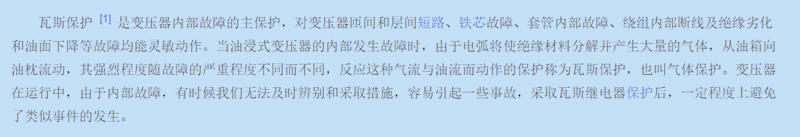

瓦斯保护解释如图:
瓦斯保护又分为轻瓦斯和重瓦斯。
轻瓦斯动作于信号,变压器内部过热,或局部放电,使变压器油油温上升,产生一定的气体,汇集于继电器内,达到了一定量后触动继电器,发出信号
重瓦斯动作于跳闸,变压器内发生严重短路后,将对变压器油产生冲击,使一定油流冲向继电器的档板主要反应油箱内各种故障及油面降低。
变压器后备保护是指变压器的复压过流(方向)保护、接地零序和不接地零序(方向)保护、过负荷保护、过电流保护等电量保护和温度保护(冷控失电)等非电量保护。
常用的变压器保护
1、瓦斯保护,用于反映变压器油箱内的各种故障以及油面的降低;
2、纵差保护,用于反映变压器绕组、套管及引出线上的故障;
3、相间电流保护,根据运行条件,可以引入复合电压闭锁和方向闭锁,根据整定的要求,可以反映变压器内外相间短路故障;
4、阻抗保护,当相间过电流保护不满足灵敏度要求时,可以采用阻抗保护;
5、零序电流保护和根据整定的方向,可以反映变压器内外接地短路故障;
6、过负荷保护,反映变压器过负荷状态,动作于信号或跳闸;
7、过励磁保护,反映因过压或频率降低而引起的过励磁状态,动作于信号或跳闸;
8、其他保护,反映如压力释放、温度升高等特殊状态的保护。
