微机变压器保护装置定值整定计算方式和原则

发布日期:2019-03-05
分享到:
变压器主保护装置差动电流速断保护定值
      差动电流速断保护定值应躲过外部故障的最大不平衡电流和空投变压器时的初始励磁涌流,表达式为:

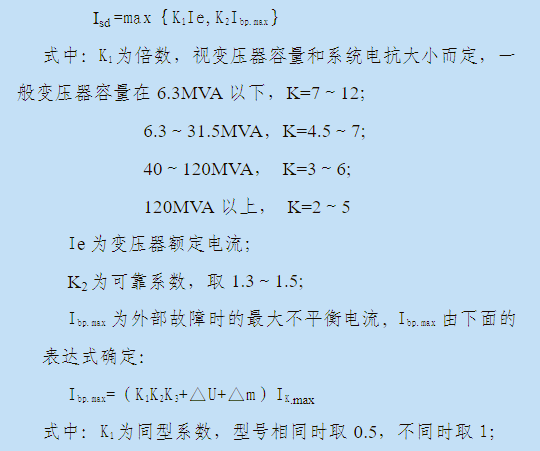

变压器差动电流速断保护定值表达公式图

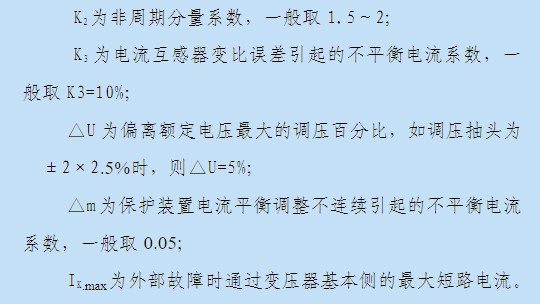

变压器差动电流速断保护定值表达公式图二

变压器主保护比率差动保护定值

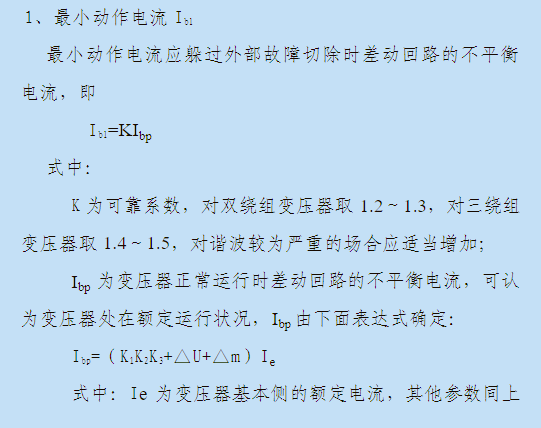

变压器主保护比率差动保护定值公式图
变压器主保护比率差动保护定值公式图二


拐点电流Ib

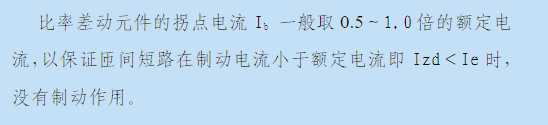

拐点电流Ib说明图

制动系数Kb1

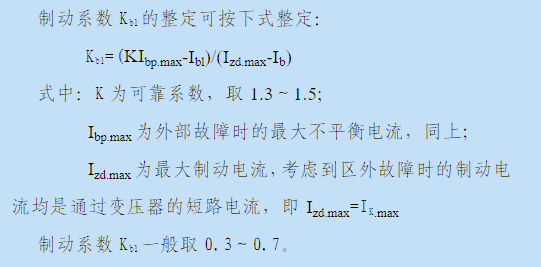

变压器主保护制动系数Kb1整定公式图

CT断线闭锁
      正常情况下判别CT断线是通过检查高、中、低三侧电流,如果其中某侧有一相无流,即认为该相CT断线。为防止变压器故障时CT断线误闭锁,装置设置了一门槛电流Ier,只有所有电流小于ICT时才开放CT断线检查。Icr按最大负荷电流整定。

变压器后备保护测控装置
1、带复合电压闭锁的电流保护
为了防止变压器外部故障引起的过电流及作为变压器的后备保护,应装设带复合电压闭锁的过电流保护。变压器过电流保护的装设可按以下原则确定:
1)对于单侧电源的变压器。后备保护装设于电源侧,作为差动保护、瓦斯保护或相邻元件的后备。
2)对于多侧电源的变压器,后备保护应装设于变压器各侧,其作用为:1、作为变压器差动保护的后备,要求动作后起动总出口继电器。2、变压器各侧装设的后备保护,主要作为各侧母线和线路的后备保护,要求只动作于跳开本侧的短路器。c.作为变压器短路器与其电流互感器之间死区故障的后备保护。

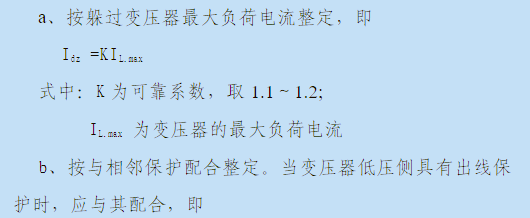

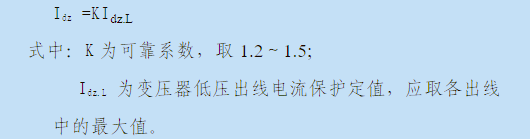

变压器后备保护电流定值整定公式图
变压器后备保护电流定值整定公式图二

2、时间定值

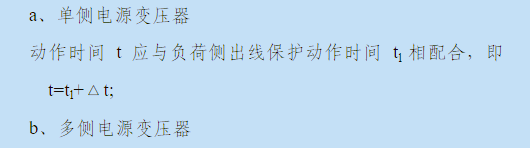

单侧电源变压器动作时间说明图

 各侧的后备保护动作时间与各侧出线动作时间相配合,动作后跳三侧短路器的保护段的动作时间应能与各侧的保护动作时间相配合。

3、复合电压定值
      1)、低电压定值,当低电压元件取之于变压器低压侧电压互感器时,应躲过正常运行时可能出现的最低电压,一般取0.6~ 0.8U。
      当低电压元件取之于变压器高压侧电压互感器时,一般取0.7Ue。对发电厂的升压变压器,当低电压元件取发电机侧电压互感器时,应躲过发电机失磁运行的最低电压,一般取0.5~0.6U。
      2)负序电压定值,负序电压定值的整定按躲过正常运行时的最大不平衡电压整定,一般负序电压取0.06~ 0.08U.

变压器的零序保护
      对于中性点直接接地电网中的变压器,应装设零序(接地)保护,作为变压器和相邻元件( 包括母线)接地故障的后备保护。
    在变压器的零序电流保护中,只有在低压侧绕组零序等值电抗不为零且高压侧和中压侧中性点均接地的三绕组变压器以及自耦变压器上,才需零序方向元件。对普通的三绕组变压器和双绕组变压器的零序电流保护,不需零序方向元件。当变压器中性点不接地运行时,采用零序过电压元件和间隙零序电流来构成变压器的零序保护。

1、零序电流1段定值

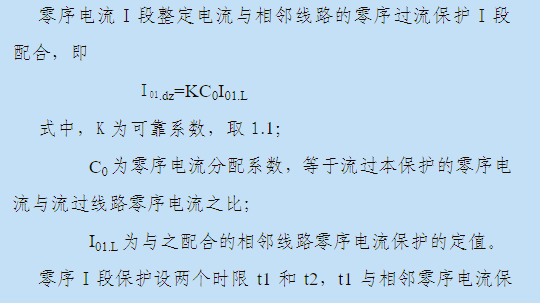

零序电流1段定值整定公式图
零序电流1段定值整定公式图二

2、零序电流2段定值

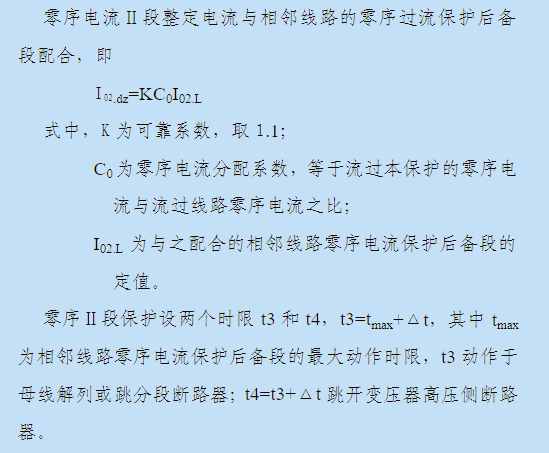

零序电流2段定值整定公式图

3、间隙零序电流保护
      对中性点装设放电间隙的分级绝缘变压器,当变压器中性点不接地运行时,投入间隙零序电流保护和零序电压保护,作为变压器中性点不接地运行时的零序保护。
      电网内发生一点接地故障,若变压器零序后备保护动作,则首先切除其他中性点直接接地运行的变压器。倘若故障点仍然存在,变压器中性点电位升高,放电间隙击穿,间隙零序电流保护动作,经短延时( 0~0.1s)将母联解列,经稍长延时(0.3~0.5s) 切除不接地运行的变压器。间隙零序电流保护一次动作值通常取100A。

4、零序电压保护
      零序电压保护定值应躲过电网存在中性点情况下单相接地时开口三角侧的最大零序电压,一般取180V。

过负荷
      过负荷保护安装地点,要能反映变压器所有绕组的过负荷情况。因此,双绕组升压变压器应装设在低压侧(主电源侧),双绕组降压变压器应装设在高压侧。
      由于过负荷保护(发信号)为预报性质的,可按正常运行情况下允许过负荷倍数1.25、 动作时间25min考虑,一般过负荷动作时间取9~ 10s,足以躲过变压器保护最长动作时间。
