无源自供电保护装置说明书-参数设置设定

发布日期:2018-12-24
分享到:
SGE2100无源自供电保护装置参数设定说明

SGE2100无源自供电保护装置需要设定的参数有三种,一种是系统参数;一种是定值参数;再一种是通道参数。三种参数分别在“系统”、“定值”、“校准”三个菜单中设定。由于通道参数设定是对装置硬件交流通道的补偿,在装置出厂前就已设定完成,此处不再介绍。以下分别介绍系统参数、定值参数的设定。

系统参数    装置在正式投运前,应正确输入系统参数以保证装置正常运行。系统参数包括:

操作密码    操作密码是保护装置的操作授权,进入“系统”、“定值”、“校准”菜单修改参数时均需要输入正确的操作密码。保护装置出厂设置的操作密码是0000,操作密码的设置范围为0000~9999。修改操作密码后应牢记修改后的值,否则将无法进入上述菜单进行修改参数操作。

CT变比    CT变比指相电流互感器的一次/二次比值。电流互感器的二次值装置已默认为5A(或1A),这里只需要用户输入电流互感器的一次值。
由于本装置相电流值显示、设定均采用一次值方式,因此在使用本装置前必须正确输入CT变比参数。

通讯地址    本装置通讯接口2(背后端子总线接口)采用RS485总线通讯方式,通讯地址是总线通讯的装置的标识。为保证通讯正常,总线上连接的所有装置的通讯地址必须保证唯一,它的设定范围是0000~0254。

波特率    波特率是装置通讯速率参数,可以选择的通讯波特率有:1200bps、2400bps、4800bps、9600bps、14400bps、19200bps。同一总线上装置的通讯波特率设置必须保持一致。该参数设置的是通讯接口2(背后端子总线接口)的波特率。

定值参数    定值参数包含了保护功能的所需控制参数,请参照结构与安装介绍正确整定。

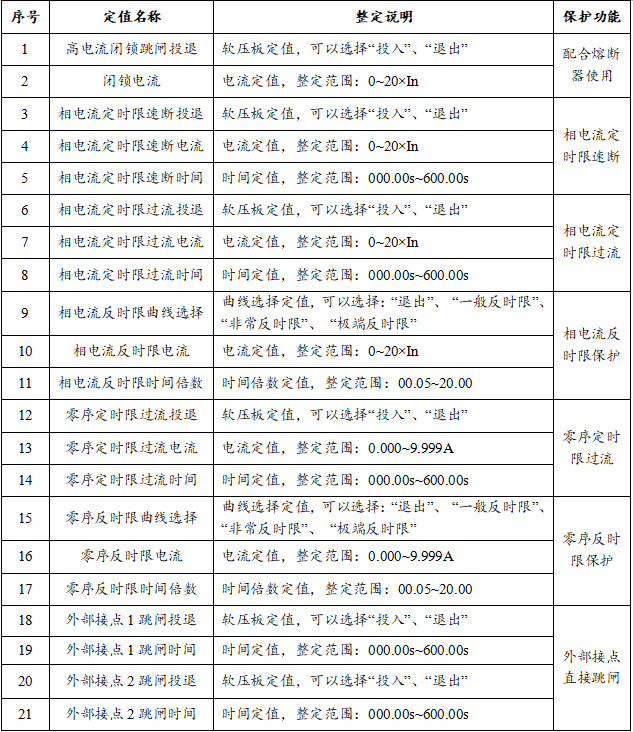

SGE2100无源自供电保护装置定值控制参数图

人机界面操作

装置具有两种人机界面操作方式:一种是本机的人机界面,包括信号指示灯、轻触小键盘、大屏幕汉字液晶;另一种是通过后台调试助手软件实现人机交互操作。本节仅介绍本机人机界面操作。

信号指示灯    装置面板靠下,调试通讯口的左侧有一个红色指示灯。该指示灯有两种指示模式:一种是装置正常运行时的“心跳”模式;另一种是保护动作时“呼叫”模式。两种指示模式自动切换,指示装置不同的运行状态。

 “心跳”模式指示装置处于正常运行状态,指示灯以3秒为周期,模拟心脏跳动式闪亮;“呼叫”模式指示装置有保护动作信号产生,指示灯以1秒为周期做呼救式闪烁。装置上电时指示灯处于“心跳”指示模式,当有保护信号发生时自动进入“呼叫”指示模式,当保护信号消失时该模式也一直保持,直到装置面板有按键被按下,然后自动转回到“心跳”指示模式。
SGE2100无源自供电保护装置信号指示灯图

轻触小键盘    装置面板有6个轻触小键盘,分别为“确认”、“退出”、“↑/+”(上移光标/加一)、“↓/-”(下移光标/减一)、“←”(左移光标)、“→”(右移光标)六个键。

汉字液晶    装置液晶显示屏采用分层菜单显示方式,包括采样、参数、定值、事件、时钟、五个功能菜单。以下按不同菜单分别介绍。

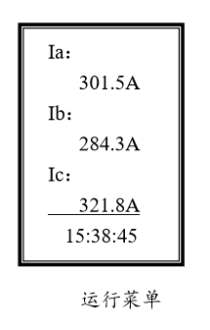

运行菜单    装置正常上电时,液晶显示屏自动进入运行菜单。屏幕上面六行显示保护装置的实时监测交流量,屏幕最下一行显示装置系统时间。如图6.2所示,每隔1秒钟液晶显示屏自动刷新一次显示数据。本菜单有两屏显示,每隔10s液晶显示屏自动翻屏,也可以通过“↑/+”、 “↓/-” 键在两屏之间翻看。

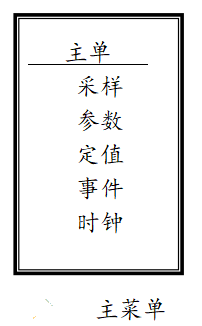

主菜单    在运行菜单中,按下“确认”键即进入主菜单。
主菜单共五项:采样,参数,定值,事件,时钟。通过“↑/+”、 “↓/-”键选择要进入的菜单,反显黑色为光标所在位置,按下“确认” 键,即进入光标所在项子菜单。
SGE2100无源自供电保护设置运行菜单图SGE2100无源自供电保护设置主菜单图SGE2100无源自供电保护设置浏览修改选择图

采样菜单
采样菜单显示模拟量采样值,均为二次值。

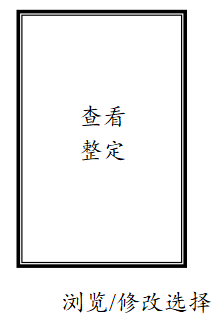

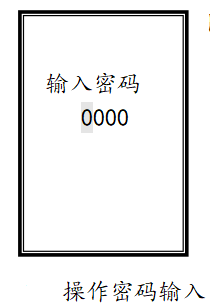

参数菜单    从主菜单进入到参数菜单后,液晶屏首先显示“查看”、“整定”选择,如果选择“查看”则直接进入系统参数显示,但只能浏览参数而不能修改设定参数;如果选择“整定”则可以对参数进行设定操作。但选择“整定”后还要正确输入操作密码,然后才能进入系统参数修改状态。在“查看”、“整定”选择画面时,先通过“↑/+”、 “↓/-” 键切换选择,然后按下“确认” 键确认选择。在操作密码输入画面时,先通过“←”、“→”键选择输入数位,然后通过“↑/+”、 “↓/-” 键输入数值,最后通过“确认” 键确认操作密码。系统参数修改状态下,先通过“↑/+”、 “↓/-” 键选择待修改的参数,然后通过“确认”键进入修改状态,   并通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值。数值输入完后按“确认”键将光标移回选择参数状态,选择下一个待修改参数。最后按“退出” 键退出修改操作,保存参数并退出参数菜单。

SGE2100无源自供电保护设置密码输入图SGE2100无源自供电保护设置参数菜单图SGE2100无源自供电保护设置定值菜单图

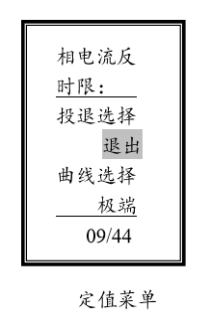

定值菜单    定值菜单操作过程与系统菜单操作过程基本相同,也是先选择“查看”、“整定”,然后是输入操作密码,最后才能进入定值显示状态。
最上一行状态栏指示当前查看的定值所属保护功能类别。
最下一行状态栏指示当前查看的定值序号/定值总数量。

事件菜单    进入事件记录菜单。
装置记录及显示最新100条记录,每条记录均带有精确至毫秒的时标。每条记录有两屏数据显示,第一屏显示事件类型,事件发生时标;第二屏显示事件发生时各交流量值。通过“↑/+”、 “↓/-” 键顺序翻看各条记录,通过“→”键在同一条记录的两屏之间切换显示。
SGE2100无源自供电保护设置事件菜单图SGE2100无源自供电保护设置时钟菜单图

时钟菜单    进入时钟菜单需要输入操作密码,密码输入正确才可以进入时钟菜单修改系统时钟。
通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值,修改完成后按“确认”键确认修改。
由于装置出厂时已经正确输入各种通道参数,正常运行时勿需修改通道参数。除非装置发出设备故障信号,或者怀疑交流通道测量不准确,否则不要随便进入该菜单的修改状态,以免误操作,错误修改参数。如果误进入该菜单,请直接按“退出”键即退回主菜单。

功能配置、技术参数详看SGE2100无源自供电保护装置

注:
1、为保证各种参数修改过程中装置保护不会误动作,人机界面在进入修改各种参数(包括系统参数、定值参数、通道参数)状态时,装置自动退出所有保护功能。因此在修改完参数后应及时退回到主菜单或运行菜单状态,保证保护功能及时投入。
2、自供电装置内部带有高能量备用电池,可以满足装置外部无电源输入时的工作电源需求。当电力线路不能提供足够电能给装置使用时,装置处于低功耗热备用工作状态,此时通过面板按键可以随时唤醒装置进行操作。备用电池为高性能免维护锂电池,正常情况下可以工作12年以上。
