10kv备自投保护装置说明书-参数设置设定

发布日期:2018-12-23
分享到:
SGE6000B微机备自投保护装置装置参数设定说明

SGE6000B微机备自投保护装置需要设定的参数有两种,一种是系统参数;一种是定值参数。两种参数分别在“参数”、“定值”、两个菜单中设定。

系统参数
装置在正式投运前,应正确输入系统参数以保证装置正常运行。系统参数包括:

操作密码    操作密码是保护装置的操作授权,进入“参数”、“定值”菜单修改参数时均需要输入正确的操作密码。保护装置出厂设置的操作密码是0000,操作密码的设置范围为0000~9999。修改操作密码后应牢记修改后的值,否则将无法进入上述菜单进行修改参数操作。

PT变比    PT变比指线电压互感器的一次/二次比值。电压互感器的二次值装置已默认为额定100V,这里只需要用户输入电压互感器的变比值。装置运行画面下电压值显示、设定均采用一次值方式处理。

CT变比    CT变比指相电流互感器的一次/二次比值。电流互感器的二次值装置已默认为额定5A(或1A),这里只需要用户输入电流互感器的变比值。装置运行画面下相电流值显示、设定均采用一次值方式处理。

自投模式    自投模式是指备自投在何种主接线方式下运行。方式一:表示系统的主接线方式为单母分段且分段断路器为常开状态;方式二:表示系统的主接线方式为单母线运行方式。

带电判别    带电判别是指装置以何种方式作为判断电源电压是否正常。电压:表示装置根据采集到的电压值作为判据;接点:表示装置根据开入量B07,B08作为电压是否正常的判据。当开入量为合时,认为该进线电源电压正常;开入量为分时,认为该进线电源电压失电。

工作方式    工作方式参数用于方式二(单母线方式),用于确定两进线电源的主备关系。主备:表示两进线电源为一主一备。互备:表示两进线电源无主备之分,在互备方式下,自复功能无效。

主进线    主进线参数用于方式二(单母线方式),且两进线电源为一主一备关系时,进一步确定哪一条进线电源为主进线。

通讯地址    本装置通讯接口采用RS485总线通讯方式,通讯地址是总线通讯的装置的标识。为保证通讯正常,总线上连接的所有装置的通讯地址必须保证唯一,它的设定范围是000~247。

波特率    波特率是装置通讯速率参数,可以选择的通讯波特率有:1200bps、2400bps、4800bps、9600bps、19200bps。同一总线上装置的通讯波特率设置必须保持一致。

定值参数    包含了保护功能的所需控制参数,请参照结构安装与接线介绍正确整定。

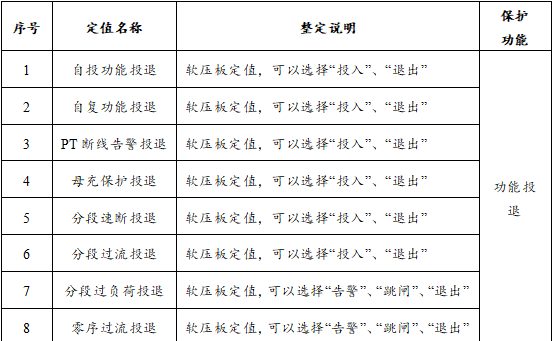

SGE6000B微机备自投保护装置控制参数图1

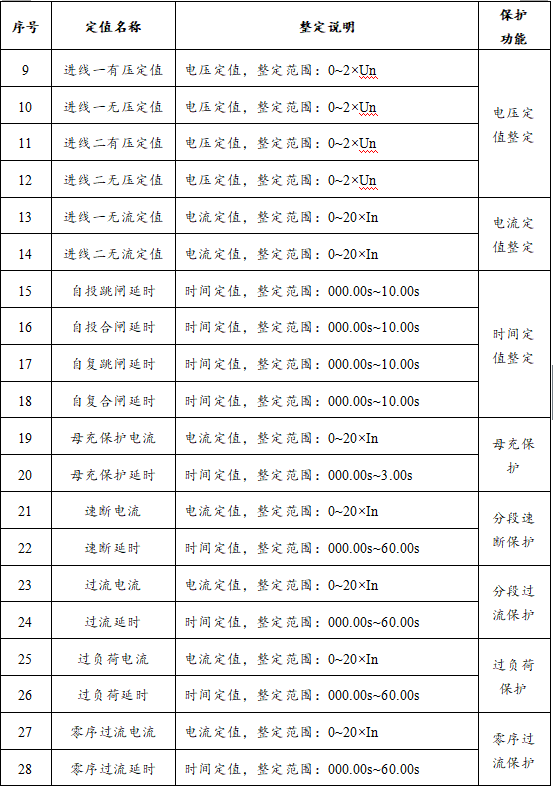

SGE6000B微机备自投保护装置控制参数图2

人机界面操作    装置人机界面包括信号指示灯、轻触键盘、大屏幕汉字液晶,具体位置可以参考开孔尺寸及端子图

信号指示灯    装置面板有四个指示灯,分别是“运行”、“保护” 、“告警” 、“通讯”,分别指示运行状态、动作信号、告警信号、通讯状态。装置正常运行时,“运行”指示灯每隔1秒闪烁1次;装置发出备自投跳合闸命令后或者发生保护跳闸,“保护”指示灯保持点亮,一直到复归键被按下该灯才被熄灭;装置发出告警信号后,“告警”指示灯保持点亮,一直到复归键被按下该灯才被熄灭;装置通讯口与上位机有数据交换时,“通讯”指示灯闪烁。“运行”、 “通讯”指示灯为绿色,“保护” 、“告警”指示灯为红色。

轻触键盘    装置面板有8个轻触键盘,分别为“↑/+”(上移光标/加一)、“↓/-”(下移光标/减一)、“←”(左移光标)、“→”(右移光标)、“复位”、“复归”、“取消”、 “确认”八个键。

汉字液晶    装置液晶显示屏采用分层菜单显示方式,包括采样、参数、定值、事件、时钟、开出六个功能菜单。以下按不同菜单分别介绍。

运行画面    装置正常上电时,液晶显示屏自动进入运行画面。屏幕上面三行显示保护装置的实时监测交流量及运行状态。每隔1秒钟液晶显示屏自动刷新一次显示数据。每隔5s液晶显示屏自动翻屏,也可以通过“↑/+”、 “↓/-” 键在两屏之间翻看。微机备自投保护装置尚未充电图标图标表示备自投尚未充电,微机备自投保护装置充电完成图标表示备自投充电完成。在运行画面下显示的模拟量为一次值。

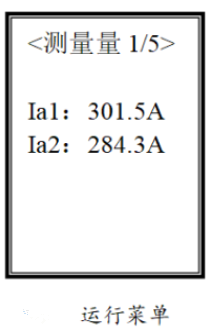

微机备自投保护装置设置运行菜单图微机备自投保护装置设置主菜单图微机备自投保护装置设置查看整定选择图

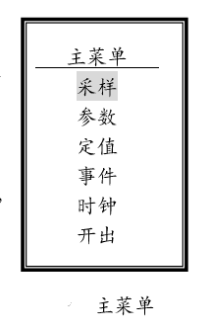

主菜单    在运行菜单中,按下“确认”键即进入主菜单。
主菜单共六项:采样,参数,定值,事件,时钟,开出。通过“↑/+”、 “↓/-”键选择要进入的菜单,反显黑色为光标所在位置,按下“确认” 键,即进入光标所在项子菜单。

采样菜单    采样菜单显示模拟量采样值,均为二次值。

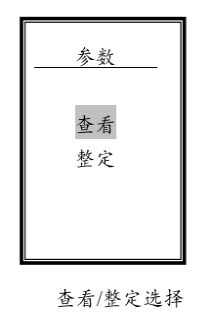

系统菜单    从主菜单进入到参数菜单后,液晶屏首先显示“查看”、“整定”选择,如果选择“查看”则直接进入系统参数显示,但只能浏览参数而不能修改设定参数;如果选择“整定”则可以对参数进行设定操作。但选择“整定”后还要正确输入操作密码,然后才能进入系统参数修改状态。

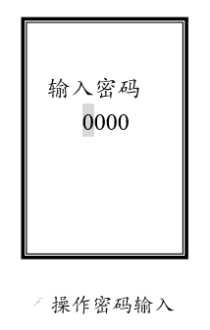

在“查看”、“整定”选择画面时,先通过“↑/+”、 “↓/-” 键切换选择,然后按下“确认” 键确认选择。在操作密码输入画面时,先通过“←”、“→”键选择输入数位,然后通过“↑/+”、 “↓/-” 键输入数值,最后通过“确认” 键确认操作密码。

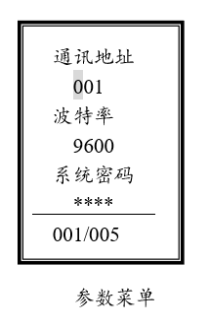

系统参数修改状态下,先通过“↑/+”、 “↓/-” 键选择待修改的参数,然后通过“确认”键进入修改状态,   并通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值。数值输入完后按“确认”键将光标移回选择参数状态,选择下一个待修改参数。最后按“取消” 键退出修改操作,保存参数并退出参数菜单。
 微机备自投保护装置设置操作密码输入图微机备自投保护装置设置参数菜单图微机备自投保护装置设置定值菜单图

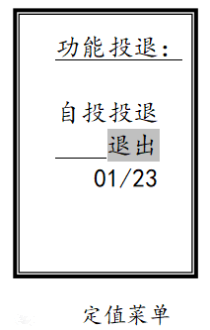

定值菜单    定值菜单操作过程与系统菜单操作过程基本相同,也是先选择“查看”、“整定”,然后是输入操作密码,最后才能进入定值显示状态。
最上一行状态栏指示当前查看的定值所属保护功能类别。
最下一行状态栏指示当前查看的定值序号/定值总数量。

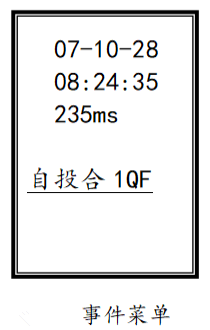

事件菜单    进入事件记录菜单
装置记录及显示最新100条记录,每条记录均带有精确至毫秒的时标。每条记录有四屏数据显示,第一屏显示事件类型,事件发生时标;其它屏显示事件发生时各交流量值。通过“↑/+”、 “↓/-” 键顺序翻看各条记录,通过“→”键在同一条记录的几屏之间切换显示。
 微机备自投保护装置设置事件菜单图微机备自投保护装置设置时钟菜单图微机备自投保护装置设置开出菜单图
时钟菜单    进入时钟菜单需要输入操作密码,密码输入正确才可以进入时钟菜单修改系统时钟。
通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值,修改完成后按“确认”键确认修改。

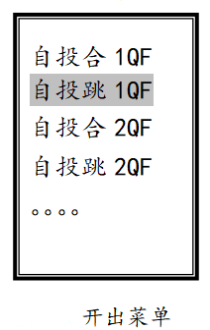

开出菜单    进入开出菜单也需要输入操作密码,密码输入正确才能进入开出菜单。
通过“↑/+”、 “↓/-” 键选择四个继电器中的一个,然后通过“确认”键传动相应的继电器,传动命令持续1秒,然后自动复归。

由于继电器有可能直接连接了开关的分合闸回路,因此在操作前请仔细考虑传动后可能引起的操作风险。
功能特点、功能配置、技术参数详看
SGE6000B微机备自投保护装置
