微机备自投保护装置二次原理图和接线图

发布日期:2019-12-25
分享到:

注一:

1、本装置适用于两进线方式分段一次系统;
2、二次回路典型接线方式为两进线互为备投逻辑,可通过控制字软压板设置实现主供备供自投自复功能,也可实现两进线互为备投方式(具体设备参考说明书);
注二:无进线PT提供采样电压时,可使用带电显示器接点进行无压判断。

说明 :
1、闭锁备自投开入量接通时备自投功能取消,备自投压板开入量接通时备自投功能投入;正常工作时,闭锁备自投打开,备自投压板接通。

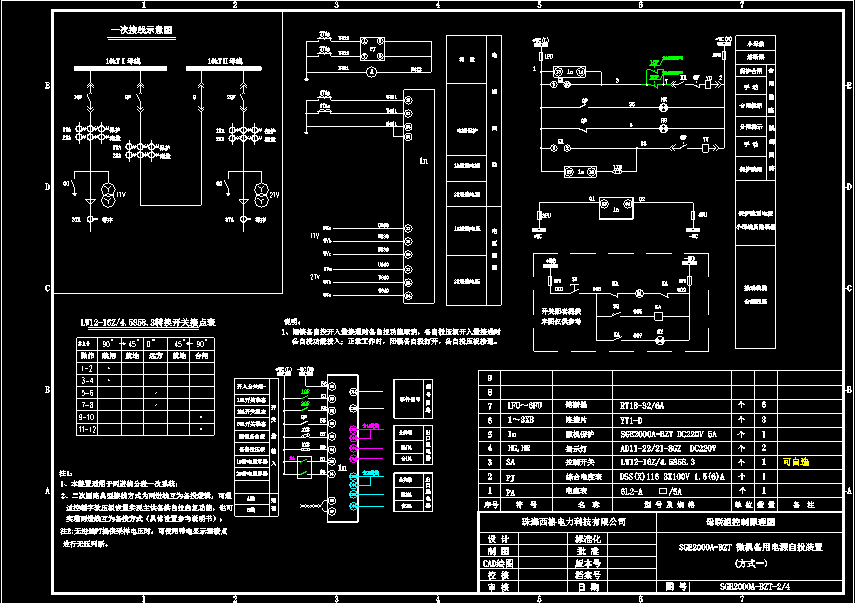

珠海西格SGE2000A备自投保护装置原理图和二次接线图1
珠海西格SGE2000A备自投保护装置原理图和二次接线图2

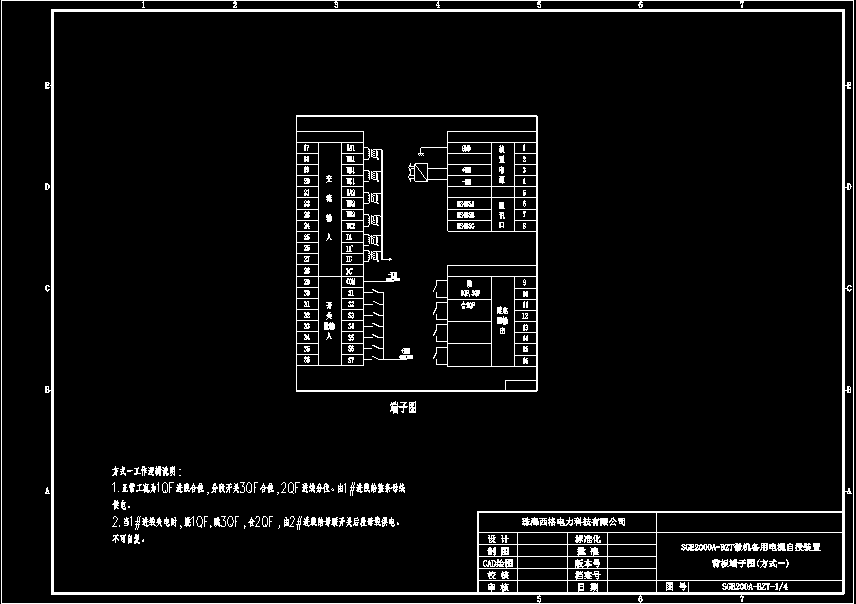

方式一工作逻辑说明:
1、正常工况为1QF进线合位,分段开关3QF合位,2QF进线分位。由1#进线给整条母线供电。
2、当1#进线失电时,跳1QF,跳3QF,合2QF,由2#进线给母联开关后段母线供电,不可自复。
备自投保护装置接线图1

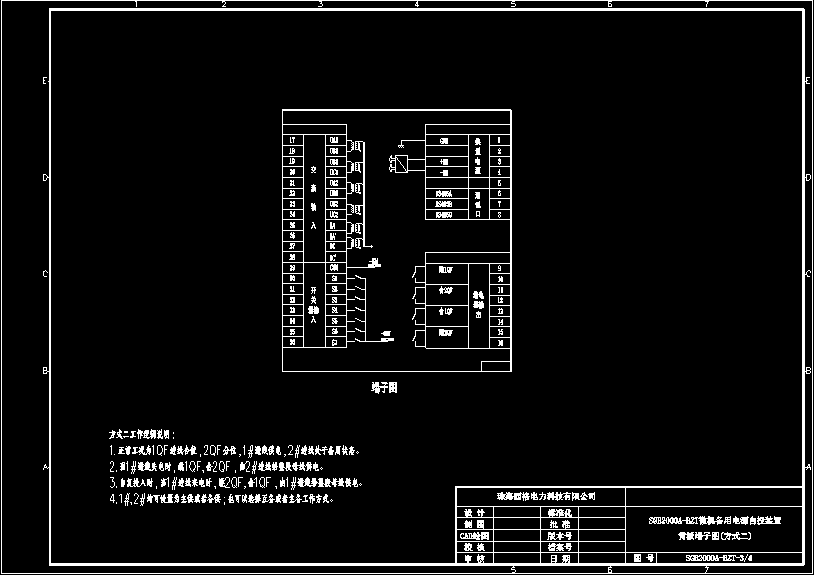

方式二工作逻辑说明:
1、正常工况为1QF进线合位,2QF分位。由1#进线供电,2#进线处于备用状态。
2、当1#进线失电时,跳1QF,合2QF,由2#进线给整段母线供电。
3、自复投入时,当1#进线来电时,跳2QF,合1QF,由1#进线给整段母线供电。
4、1#,2#均可主供或者备供;也可以选择互备或者主备工作方式。
备自投保护装置接线图2




标签:SGE2000A备自投保护装置
