备自投保护装置
您当前的位置:主页 > 产品中心 > 备自投保护装置 >

微机备自投装置参数配置、厂家价格

发布日期:2020-03-07
分享到:
     SGE2000A微机备自投装置

      SGE2000A微机备自投装置主要是针对35kv、10kv及以下电压等级的双电源进线备用电源自动投入设计的需求而开发的,该保护装置主要功能为:当工作电源因故障或其他原因被断开后,能迅速地将备用电源投入工作,使工作电源被断开的用户不至于停电,而当原工作电源恢复后又能自动切除备用电源,恢复原来的供电模式的一种自动装置。

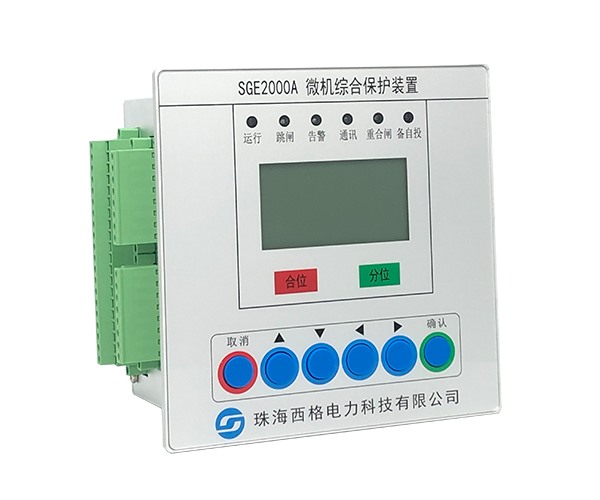

备自投装置图

功能特点
SGE2000A微机备自投装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号,通过数字逻辑运算控制装置的输出。该装置结构紧凑,密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、工况复杂的现场使用,特别是在我国东北高寒地区和大西北高海拔地区环境使用多年,运行性能非常稳定。
1、采用高性能控制器,高速大容量非易失性存储器,使装置具备强大的数据处理能力。
2、采用全中文液晶显示界面,多层菜单显示,人机界面极为友好。
3、装置大容量的非易失存储器保证记录100次历史事件,记录内容详细,掉电不丢失数据。
4、装置具备完善的动静态自检功能,在线监视装置各部分工作状况,保证了装置的工作可靠性。
5、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
6、装置提供RS-485通讯总线接口,并向用户提供开放的通讯协议,方便实现SCADA功能。

环境条件
环境温度:
工作温度 -20°C - 60°C
存储温度 -40°C - 85°C
相对湿度: 5% - 95%
大气压力: 70 KPa  - 110KPa
海拔高度: 不大于4200m

电气技术参数
额定数据:
交流电压: 100V或220V
交流电流: 5A或1A
频    率: 50Hz/60Hz
电源: AC220(110)V,±20%
DC220(110)V,±20%
DC48V,±20%
DC24V,±20%
过载能力:
电流回路 长期运行------2In
10s--------------10In
1s---------------40In
功率消耗:
电源功率不大于5W
交流输入回路不大于0.5VA/路
测量范围:
电压 0.01Un  - 2Un
电流 0.1In  - 20In
测量精度:
电压 <0.5%
电流 <0.5%
保护整定范围:
电流 0- 20In
级差 0.01A
电压 0- 2Un
级差 0.1V
时间 0- 600S
级差 0.01S
保护动作时间:在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路:电压类型可定制,电流消耗2mA
开出接点:触点可连续通过DC220V,5A电流
通讯接口:RS-485,背后端子总线接口,为可选配置。


功能配置
识别系统运行情况功能
1.运况:充电中
装置上电后,实时采集系统相关的模拟量、开关量,投入备自投软硬压板,装置根据【参数】菜单中的【自投模式】、【带电判别】、【工作方式】、【主进线】4个系统相关参数,判别充电条件。充电条件如下:
1)自投模式:方式一(单母分段方式)

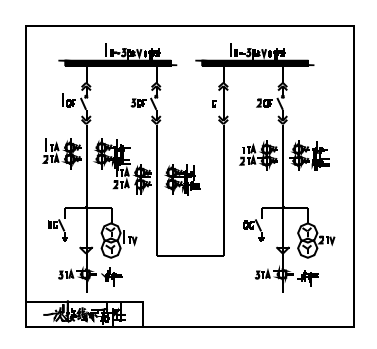

自投充电条件:如下图所示,正常情况下,1QF,3QF闭合,2QF开关断开;当两进线电源均大于各自的有压定值(当【带电判别】参数选择“接点”时,则由带电显示器的输入接点判断电源是否正常,下同),若此时备自投装置没有被闭锁,则进入自投充电状态。
SGE2000A微机备自投单母线方式一

2)自投模式:方式二(单母线方式)

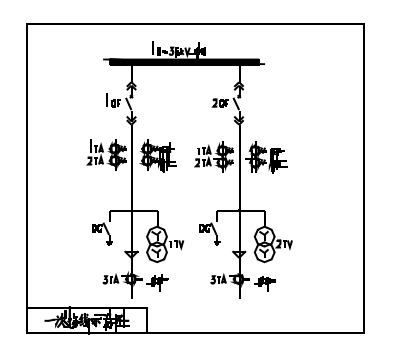

自投充电条件:如下图所示,正常情况下,主进线开关闭合,备进线开关断开,主备电源(在【工作方式】参数选择为主备或互备方式;在【主进线】参数选择为进线一为主或进线二为主)均大于各自的有压定值,若此时备自投装置没有被闭锁,则进入自投充电状态。
SGE2000A微机备自投单母线方式二

 自复充电条件:投入自复功能(【工作方式】参数选择为主备方式有效),主进线开关断开,备进线开关闭合;当备进线的电源大于其有压定值,此时备自投装置没有被闭锁,则进入自复充电状态。
进入充电状态后,装置循环显示菜单下“运况”一项显示“充电中”。
2. 运况:允许自投
满足自投充电条件后,充电15s,充电标志由,装置进入允许自投状态。装置循环显示菜单下“运况”一项显示“允许自投”;
3. 运况:允许自复
若投入自复功能,当满足自复充电条件后,充电15s,充电标志由,装置进入允许自复状态。装置循环显示菜单下“运况”一项显示“允许自复”;
4. 运况:闭锁中
当装置检测到外部闭锁信号和远方遥控闭锁信号后,清除充电标志。查看循环显示菜单下“运况”一项显示“闭锁中”,去除闭锁条件后,装置需重新充电;
5. 运况:异常工况
装置实时检测系统相关的模拟量、开关量,任何不满足充电条件的工作状态都认为是异常运行状态,查看循环显示菜单下“运况”一项显示“异常工况”;

备用电源自投功能
1、自投模式:方式一(单母分段方式)
检测到1#进线电源电压低于其无压定值,检测2#进线电源电压大于其有压定值时,装置将根据设定延时跳开1#进线的断路器,同时跳开分段断路器,延时合上2#进线断路器,由2#进线电源给分段开关后段的母线供电。
2、自投模式:方式二(单母线方式)
检测到主进线电源电压低于无压定值,检测备进线电源开关位置正常且电压大于有压定值时,装置将根据设定延时跳开失电进线的断路器,延时合上备进线断路器,投入备用电源。

工作电源自复功能
1、自投模式:方式一(单母分段方式)
方式一无自复功能,备自投动作后,需要人工进行复位操作。
2、自投模式:方式二(单母线方式)
检测到主进线电源电压恢复(大于其有压定值),且备进线电源电压正常时,装置将根据设定延时跳开备进线断路器,延时合上主进线断路器,恢复主进线电源运行的方式。

 PT断线告警
装置接入电压为线电压,装置自动判别电压回路是否断线。两进线PT分别判别,判据如下:
i.负序电压大于8V;
ii.最大线压小于30V且电流大于无流定值;
两个条件任一个满足,则判为PT断线,装置发出告警信号。
PT断线告警在【带电判别】参数选择为“电压”方式有效。

闭锁备自投功能
i.外部开入闭锁备自投
装置检测到有闭锁备自投开入时,备自投自动退出运行。开关量消失后,经3s装置自动解除闭锁。
ii.远方遥控闭锁备自投
可在上位机对装置进行远方闭锁备自投。解锁需发解锁命令。

断路器拒动告警
在自投/自复动作过程中,装置下达分合断路器命令后的30s内,检测相对应的断路器状态,如果断路器没有执行相应的命令,则报该断路器拒动,本次自投/自复动作过程结束。

两段定时限电流保护功能
两段定时限电流保护包括速断和过流保护。装置检测电流A、C两相,当有电流大于电流定值时,经过可整定的延时后装置输出跳闸命令。保护可以分别选择投入/退出,电流、时间定值也可以分别整定。出口动作于跳1QF\跳2QF(取决于主进线的设定)。

过负荷保护功能
装置分段电流A、C两相,与过负荷电流定值比较,当发现电流大于定值时,经过可整定的延时后装置发出跳闸/告警信号。

开关量输入
装置共具有7路开关量输入回路。输入回路由外部电源供电,电源电压可以由用户定制,在订货时予以说明。一般没有特别说明时,电源电压一般与装置的供电电源电压相同。装置已在硬件和软件上充分考虑了开关量采集的去抖动措施,没有特殊要求时装置可以分辨到30ms的脉冲宽度,分辨精度为1ms。

事件记录
装置可以记录共100条历史事件记录。记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件,每条记录包含了事件发生的时标(精确到毫秒)、事件发生时的各种交流输入量值、各路开关量输入状态等信息。由于事件信息记录于FLASH芯片中,装置掉电并不会丢失事件信息。
事件记录按照发生时间的先后顺序存储,当事件超过100条时,装置自动依次用最新的记录覆盖最旧的记录。在装置的液晶屏幕上可以查看各条事件记录内容,也可以通过通讯总线上传记录。


开孔尺寸图如下
SGE2000A微机备自投装置开孔尺寸图

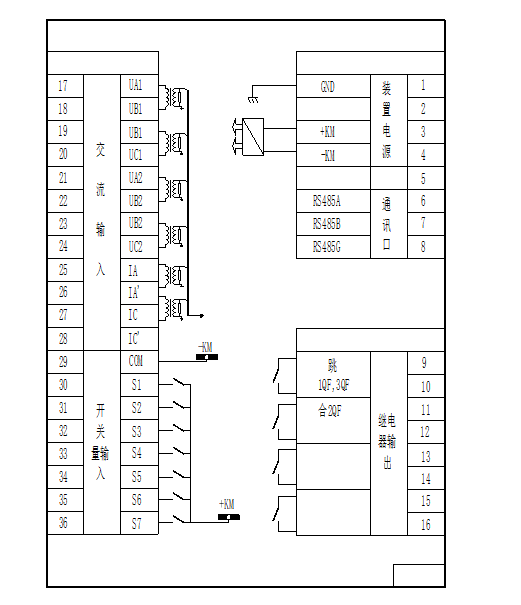

端子图方式一如下
SGE2000A备自投保护装置端子图方式一

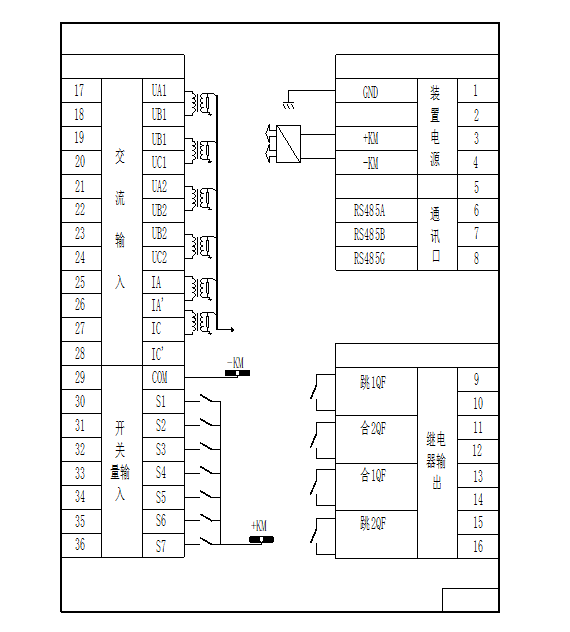

端子图方式二如下
SGE2000A备子投保护装置端子图方式二如下






相关微机备自投保护装置:

SGE2000M备自投装置
SGE6000B备自投保护装置
