单侧电源线路的三相一次自动重合闸的逻辑？
三相一次自动重合闸的动作逻辑是：当线路上发生故障，继电保护断开故障线路的三相使三相断路器重新合闸。若在重断路器后，重合闸起动，并经过预定延时后发出重合命令，合之前故摩已经消失，即候时性故障，则自动重合闸重合成功，若自动重合用重合干水久性故障，则继电保护装置会再次动作并断开三相断路器，自动重合闸不再重合。

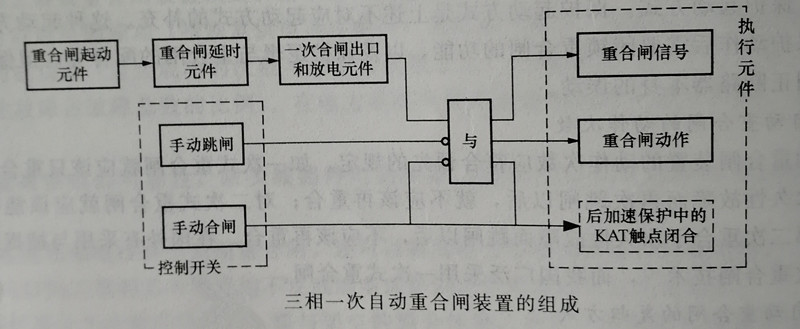

单倒电原线路的电源侧一般采用三相 次自动重合闸。 通常三相次自动重 合闸装置由起动元件、延时元件、一次合闸出口和放电元件、执行元件国部分组成，如下图所示：
1、重合闸起动元件。当断路器控制开关的位置与断路器位置不对应时、或继电保护装置发出起动命令时，自动重合闸起动。
2 、重合闸廷时元件。因断路器跳闸后短路点电弧熄灭和绝缘强度恢复需要一定时间。同时断路器天强介质绝缘强度的恢复也需要一定时间，因此自动重台闸起动后，需经一个预定的时间再发出合用命令。该延时可以根据灭弧时间等具体情况整定.
3、 一次合闸出口和放电元件。 所谓一次合闸出口和放电元件，是指发重合令并保证只重合一次的回路。当重合闸起动并延时到后，重合闸发出合闸命令，使断路器重合。但发出一次台闸命令后，三相一次自动重合闸需要15~25s的时间才能复归。在未复归之前，自动重台闸不会再次发出合闸命令，这样也就保证了自动重合闸在一次故障切除后只重合一次。
因为在模报式重合闸装置中、在重合一次后使一个充满电的电容器散电，下次重合要等到电容器再次充满电才能进行，这需委15~ 25s的时间，这样就保证了只能重合一次，在微机保护重合闸中，是利用计数器计数和清零代替电容器充放电但这里仍沿用重合闸放电这个说法.
4、 控制开关。控制开关是指手动操作把手和有关的控制回路(包括手动眺闸与手动合关令的发出，目手动合闸或手动跳用时应闭锁重合闸).这是因为当手动跳间时，一般属于计划性跳闸操作，为避免不必要的重合闸，需要利用控制开关的手动跳闸辅助触点闭镇重合闸当手动合闸时。为防止合闸于永久性故障时继电保护跳闸后自动重合闸再次重合于永久性故障，同样利用控制开关的手动合闸辅助触点闭锁重合闸。
5、执行元件。由具体的重合闸操作回路构成的执行元件完成断路器的重合操作以及发信号。另外。为保证重合或手动合闸于永久性故障的情况下继电保护能够加速切除故障。在重合或手动合闸后短时闭合后加速保护中的KAT接点，以实现重合闸后加速保护。
