备自投微机保护装置二次原理图和接线图

发布日期：2018-10-20
分享到：

方式一：

SGE6000B备自投微机保护装置端子图及接线方式1
珠海西格SGE6000B备自投保护端子图及接线方式1


SGE6000B备自投微机保护装置端子图
SGE6000B备自投保护原理端子图



方式二：

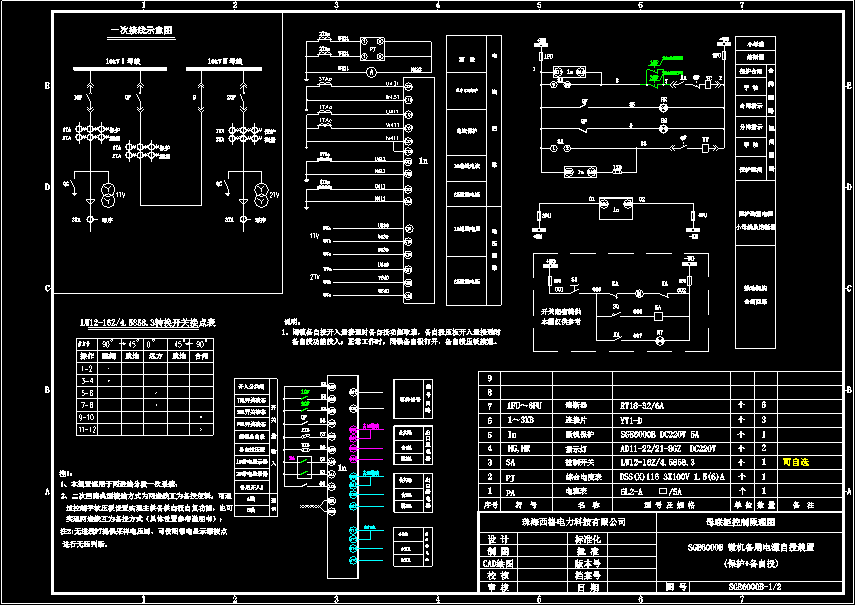

SGE6000B备自投微机保护装置接线图1
珠海西格SGE6000B备自投保护装置接线图1

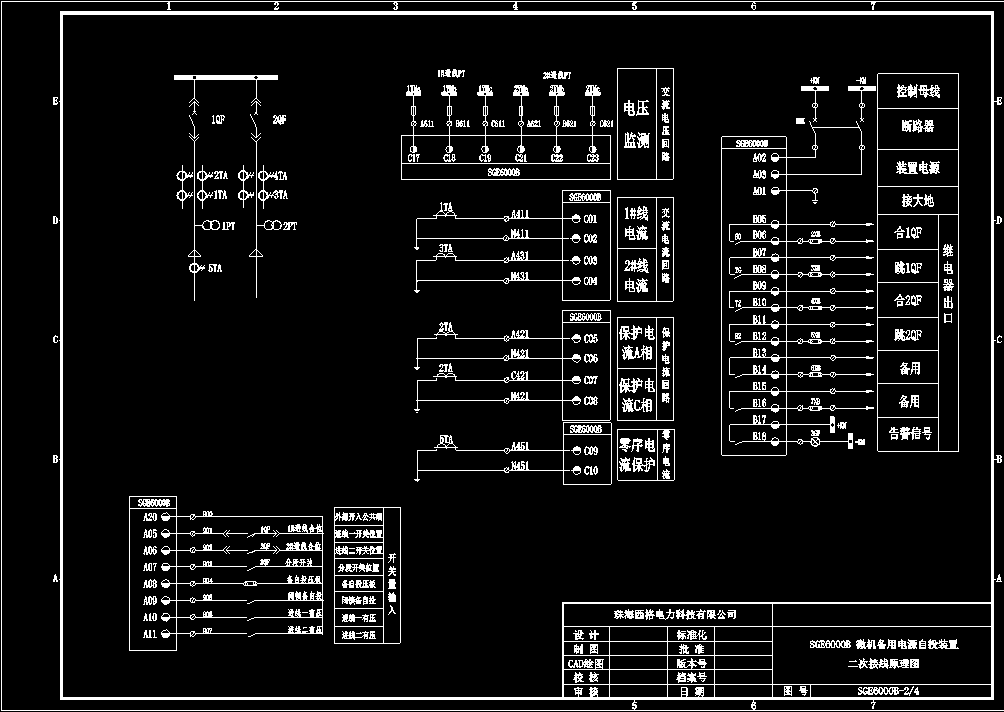

SGE6000B备自投微机保护装置接线图2
珠海西格SGE6000B备自投保护装置接线图2

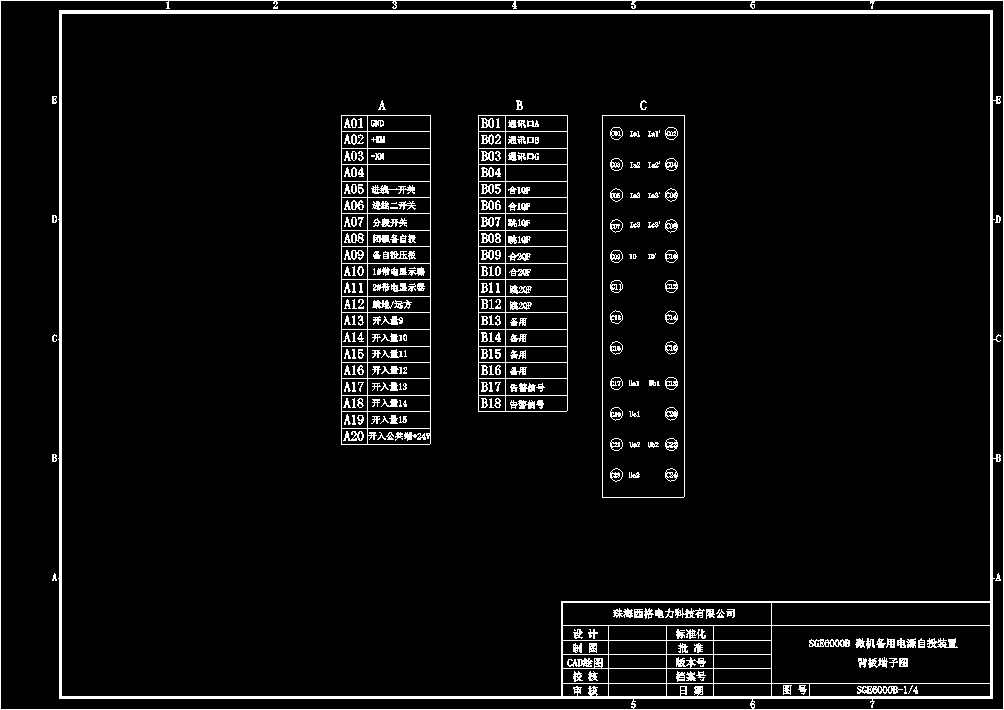

SGE6000B备自投微机保护装置端子图
珠海西格SGE6000B备自投保护原理端子图

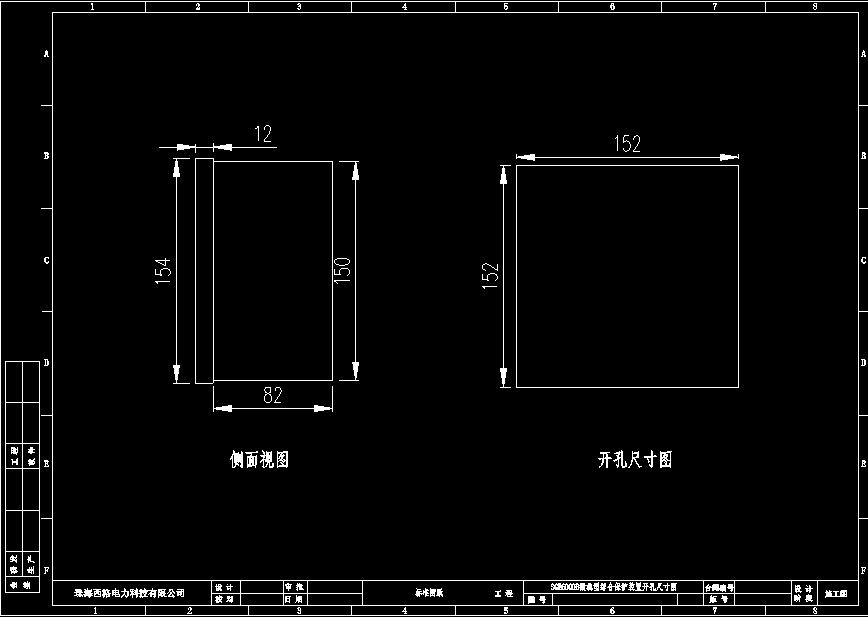

SGE6000B备自投微机保护装置开孔尺寸图
珠海西格SGE6000B备自投保护装置开孔尺寸图




标签：SGE6000B备自投保护装置
