珠海思创ST330-E分布式DTU保护测控单元功能对比

发布日期:2021-01-07
分享到:
      今天又有客户来电咨询我们SGE300FD 系列分布式DTU配电终端顺便问我说:你们珠海的思创ST330-E分布式DTU保护测控单元产品你熟悉吗?我说思创ST330E系列分布式DTU与我们SGE300FD系列分布式dtu产品功能上都差不多的,我资料发您对比看看就清楚了!
      针对客户问的这个问题,我这里整理一下两家公司分布式DTU的产品,从的适用范围、装置特点,基本功能、技术参数等4个方面做个介绍,希望看到的用户朋友们能一目了然,方便自己使用时做出更合适的选择!


1、思创ST330-E分布式DTU保护测控单元

应用
ST330-E保护测控单元主要适用于10KV及以下电压等级环网柜间隔单元的保护测控。它具备完善的保护、测量、控制和通信监视等功能,与断路器、负荷开关等开关配合为10KV及以下等级的线路提供保护,快速切除隔离故障区域,有力地保障配电网系统的安全稳定运行。


2、西格SGE300FD分布式DTU保护测控单元

适用范围
SGE300FD-C系列分布式配电自动化终端(以下简称装置)采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统,稳定性强、可靠性高、实时性好、环境性广、功能强大。与环网柜开关配合,可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能,实现就地配电自动化功能。装置与出线开关、分支开关等配合,可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。


1、思创ST330-E分布式DTU保护测控单元

特点
采用高集成度、总线不出芯片的双32位微处理器,64M内存芯片,全部选用高性能、高可靠性、高集成度的宽温军用或工业用器件。
提供中英文界面切换,以及一次值/二次值显示模式选择,适应不同用户使用习惯。
提供50HZ/60HZ系统选择,以及两相/三相接线方式选择,方便用户现场灵活使用。
提供15路智能开关量输入,提供用户预定义功能,方便现场灵活接线。
提供8路注② 可编程配置输出继电器,可以自定义输出接点控制类型。
可选配两路直流量输入回路注②,可接入温湿度传感器等。
自动动态增益的电流测量回路设计,可同时满足二次额定1A或5A的电流互感器。
完善的测量功能,可以测量相电压、线电压、电流、相角、有功功率、无功功率、视在功率、功率因数、频率等电气参数,实时显示双通道交流量波形。
采用大屏幕液晶显示界面(160*160,10*10汉字),一次接线图显示,多层菜单显示,人机界面极为友好。
大容量FLASH存储器可记录500次历史事件记录,掉电不丢失数据。
强大的故障录波功能。记录100次故障录波数据,每次记录16周波采样数据。
操作回路插件电路具有交直流通用、自适应分合闸电流功能,可配合各种断路器,操作简单可靠。
可选配的IRIG-B输入注②,接收GPS或北斗差分对时信号。
标准配置提供一个RS485通讯口和一个以太网口,也可选配双串口或双网口。还可额外提供一个光纤通讯口注②。


2、西格SGE300FD分布式DTU保护测控单元

装置特点

强大的软硬件平台
装置采用一体化设计,电路设计通用性强,互换性好,可维护性好,技术升级方便。软件平台采用嵌入式实时操作系统,一块主控板实现“算法”+“通讯”功能,系统架构简单可靠。
高可靠性电源
终端采用高性能、高可靠性的开关电源,宽范围通用输入,提供三种工作电源可选择,分为85-265VAC/DC、24VDC、48VDC。电源输入端采用多重抗干扰滤波措施及防雷击保护回路,各种滤波电容均采用长寿命、耐高温、高频低阻电解电容,高频变压器采用双层屏蔽措施,确保装置能长期稳定可靠工作。
多种抗干扰措施
装置采用多级隔离和良好的屏蔽措施,从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施;成熟的表面贴装技术的应用,生产过程严格遵循 ISO9001:2015 版程序要求,使得整机具有优异的电磁兼容性能,和现场运行的高可靠性,组屏不需任何外部抗干扰措施,简化了设计和运行维护。
灵活可配的功能
装置维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大配置功能。通过三大配置功能,各种工程应用都可以通过组态完成,不需修改程序,大大提高了装置的可靠性。
完善的故障录波功能
终端具有故障记录与故障录波功能,每周波80点采样,记录故障前4周波,故障后8周波。
符合IEC61850规范的goose通信
对等通信故障信息交互报文延迟时间小于 15ms。
高分辨率人性化人机界面(选配)
终端采用大屏幕160×160汉字液晶显示器及菜单操作方式,人机接口良好,定值数据、控制字含义、开关量输入、故障信息均以汉字的方式进行显示,现场整定、查看非常方便。


1、思创ST330-E分布式DTU保护测控单元

保护功能
3.1 功能配置

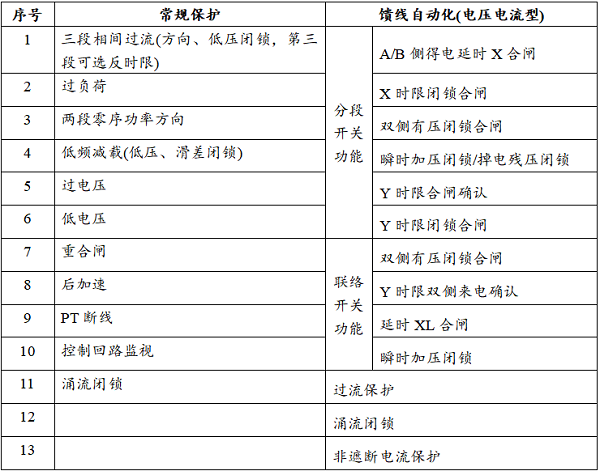

ST330-E保护测控单元具备常规保护、电压电流型馈线自动化和智能分布式馈线自动化等三种保护测控类型。保护测控单元根据使用场所灵活选取保护类型,通过设置装置的“系统参数”可就地配置。前两种保护类型的逻辑功能配置详见下表。
思创ST330-E分布式DTU保护测控单元图片


2、西格SGE300FD分布式DTU保护测控单元

基本功能

三遥功能
15路光电隔离的开关量输入
12 路交流测量、2 路直流测量
6路输出,电压等级可选,可选配操作回路功能
保护功能
光纤纵联比率差动保护
三段过流保护
三段零序电流保护
电压解列、频率解列
三相多次重合闸(次数可选,最多 3 次)
相过流、零序过流后加速保护
涌流识别
非电量保护
合环功能
配网功能
智能分布式 FA 功能
就地型 FA 分段 S 功能:延时顺送/逆送
就地型 FA 联络 L 功能:环网点延时关合
三相多次重合闸(次数可选,最多 3 次)
合后故障分闸
失压分闸
零序电压分闸
涌流识别
遮断电流闭锁
数据传输功能
能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令
与上级站进行校时
具有当地维护通信接口
通信接口:RS-232/485、工业以太网;可选配光纤通信口
通信信道:可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选


1、思创ST330-E分布式DTU保护测控单元

技术性能指标
2.1 工作环境条件
2.1.1环境温度: 工作温度 -20°C - 55°C
存储温度 -40°C - 85°C
2.1.2相对湿度: 5% - 95%
2.1.3大气压力: 70 KPa  - 110KPa
2.1.4海拔高度: 不大于3500m
2.2 电气技术参数
2.2.1额定数据:     测量交流电压(订货时提供): AC100V
A/B侧交流电压(订货时提供):AC100V
交流电流: 1A ~5A
频率: 50Hz/60Hz
电源(订货时提供): AC220(110)V,±20%
DC220(110)V,±20%
DC48V,±20%
DC24V,±20%
2.2.2过载能力: 电压回路 长期运行------150V
电流回路 长期运行------10A
10s--------------50A
1s---------------200A
2.2.3功率消耗: 电源功率不大于10W
交流输入回路不大于0.5VA/路
2.2.4测量范围(二次): 电压 0.1 —200V
相电流(保护) 0.05 —100A
相电流(测量) 0.005 —10A
零序电流 0.005 —10A
2.2.5测量精度: 电压 <0.5%
相电流(保护) <0.5%
相电流(测量) <0.2%
零序电流 <0.2%
频率 <0.1%
功率 <1%
电度 <1%
谐波: 达到GB/T14549-93规定的B级精度
2.2.6保护整定范围: 电压 0 —200V 级差 0.1V
相电流 0 —100A 级差 0.01A
零序电流 0 —10A 级差 0.001A
时间 0 —600S 级差 0.01S
2.2.7保护动作时间: 在1.5倍定值下所有保护固有动作时间不大于30ms
2.2.8开入回路: 内部提供电源,外部接干接点
2.2.9开出接点: 触点可连续通过AC220V,5A电流
2.2.10通讯接口: 最多五个通讯口,可选RS485接口/以太网接口/光纤通讯口


2、西格SGE300FD分布式DTU保护测控单元

技术性能指标
2.1 工作环境条件
2.1.1环境温度: 工作温度 -20°C - 55°C
存储温度 -40°C - 85°C
2.1.2相对湿度: 5% - 95%
2.1.3大气压力: 70 KPa  - 110KPa
2.1.4海拔高度: 不大于3500m
2.2 电气技术参数
2.2.1额定数据:     测量交流电压(订货时提供): AC100V
A/B侧交流电压(订货时提供):AC100V
交流电流: 1A ~5A
频率: 50Hz/60Hz
电源(订货时提供): AC220(110)V,±20%
DC220(110)V,±20%
DC48V,±20%
DC24V,±20%
2.2.2过载能力: 电压回路 长期运行------150V
电流回路 长期运行------10A
10s--------------50A
1s---------------200A
2.2.3功率消耗: 电源功率不大于10W
交流输入回路不大于0.5VA/路
2.2.4测量范围(二次): 电压 0.1 —200V
相电流(保护) 0.05 —100A
相电流(测量) 0.005 —10A
零序电流 0.005 —10A
2.2.5测量精度: 电压 <0.5%
相电流(保护) <0.5%
相电流(测量) <0.2%
零序电流 <0.2%
频率 <0.1%
功率 <1%
电度 <1%
谐波: 达到GB/T14549-93规定的B级精度
2.2.6保护整定范围: 电压 0 —200V 级差 0.1V
相电流 0 —100A 级差 0.01A
零序电流 0 —10A 级差 0.001A
时间 0 —600S 级差 0.01S
2.2.7保护动作时间: 在1.5倍定值下所有保护固有动作时间不大于30ms
2.2.8开入回路: 内部提供电源,外部接干接点
2.2.9开出接点: 触点可连续通过AC220V,5A电流
2.2.10通讯接口: 最多五个通讯口,可选RS485接口/以太网接口/光纤通讯口


      以上是思创电气和西格电力两家公司分布式DTU配电终端保护测控单元的对比,仔细看看两家公司产品都相差区别不大的!如需要产品详细说明书,可加微信15018189379获取。
