iec61850规范GOOSE通信分布式dtu配电自动化终端

发布日期:2020-09-20
分享到:
      我司的SGE300FD 系列分布式dtu配电自动化终端集iec61850+GOOSE自组网、故障隔离、微机保护、故障指示器、配网自动化等功能于一体的智能化产品,适用于20KV及以下电压等级的开环或者闭环运行配网线路。它通过装置间的对等通讯,满足网络型就地分布式的功能,实现快速定位故障点、隔离故障、恢复供电,大大缩短故障隔离、恢复供电的时间,故障隔离时间缩短到毫秒级,非故障区域自愈时间缩短到秒级。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。

        SGE300FD 系列分布式dtu配电自动化终端是我司在原集中式DTU基础上新研制开发的新一代分布式配电自动化终端,满足南方电网对分布式DTU功能要求,具备有RS-232/485、工业以太网;可选配光纤通信口及IEC61850+GOOSE通讯协议、安全加密功能、完整微机保护功能、小电流接地保护、电压电流FA保护等功能。

       SGE300FD 系列分布式dtu配电自动化终端采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统,稳定性强、可靠性高、实时性好、环境性广、功能强大、维护简易、操作方便。与20KV及以下电压等级环网柜开关配合,可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能,实现就地配电自动化功能。装置与出线开关、分支开关等配合,可实现配电线路的故障切除、故障恢复。

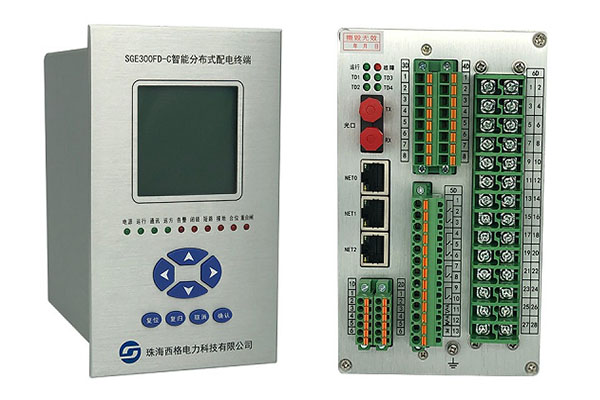

SGE300FD-C 配电自动化测控单元具有对开关的测量、保护、控制,配电自动化功能, 与 SGE300FD-T 管理单元进行通信,完成信息采集上送功能;其中SGE300FD 可选配通信接口为光纤通信,可具备 2 路单模 FC 光纤接口,相应型号为 SGE300FD-F,应用于环网柜进线单元。
SGE300FD-C 系列装置型号定义:
SGE300FD-CA:通用型配电自动化测控单元
SGE300FD-CB:分体式配电自动化测控单元:显示单元与主体单元单独安装。

       SGE300FD 系列分布式dtu配电自动化终端适用于城市电网中应用越来越广泛的环网柜、小型开闭所,而开发的监控终端产品,可与配电网自动化主站和子站系统配合,也可自主分布式组网,实现多条线路的电量的采集和控制,检测故障、故障区域定位、隔离及非故障区域恢复供电,提高供电可靠性。

保护功能:光纤纵联比率差动保护、 三段过流保护、三段零序电流保护、电压解列、频率解列、三相多次重合闸(次数可选,最多 3 次)、 相过流、零序过流后加速保护、涌流识别、 非电量保护、合环功能
配网功能:智能分布式 FA 功能、就地型 FA 分段 S 功能:延时顺送/逆送、就地型 FA  联络 L  功能:环网点延时关合、三相多次重合闸(次数可选,最多 3  次)、合后故障分闸、失压分闸、零序电压分闸、涌流识别、遮断电流闭锁
三遥功能:15 路光电隔离的开关量输入、12 路交流测量、2 路直流测量、6 路输出,电压等级可选,可选配操作回路功能

详细功能参数可查看:SGE300FD 系列分布式dtu配电自动化终端
