环网柜DTU配电终端|DTU分布式配电自动化终端

发布日期:2020-10-20
分享到:
      SGE300FD 系列分布式配电自动化终端(简称配电终端)采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统,稳定性强、可靠性高、实时性好、环境性广、功能强大、维护简易、操作方便。与配电柜、环网柜开关配合,可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能,实现就地配电自动化功能。分布式配电自动化终端与出线开关、分支开关等配合,可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。

      SGE300FD-C 配电自动化测控单元具有对开关的测量、保护、控制,配电自动化功能, 与 SGE300FD-T 管理单元进行通信,完成信息采集上送功能;其中SGE300FD 可选配通信接口为光纤通信,可具备 2 路单模 FC 光纤接口,相应型号为 SGE300FD-F,应用于环网柜进线单元。
SGE300FD-C 系列装置型号定义:
SGE300FD-CA: 通用型配电自动化测控单元
SGE300FD-CB:分体式配电自动化测控单元:显示单元与主体单元单独安装。

典型应用:
       南方电网:10kV 环网柜自动化成套设备、10kV真空断路器柜自动化成套设备。
       国家电网:一二次融合成套环网箱;20KV及以下电压等级的配网线路道路迁改、电房改造等用户工程。

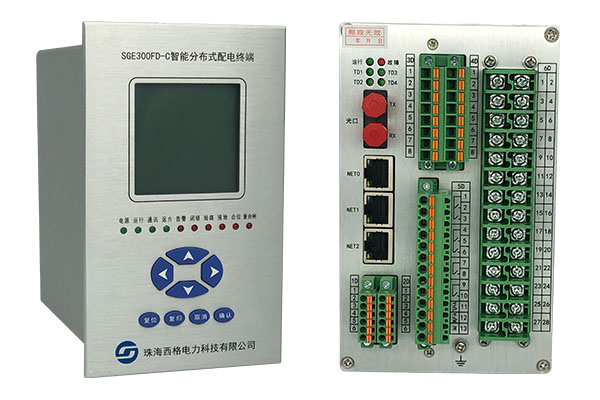

环网柜DTU配电终端图片

配电终端基本功能

三遥功能:15 路光电隔离的开关量输入;12 路交流测量、2 路直流测量;6 路输出,电压等级可选,可选配操作回路功能

保护功能:光纤纵联比率差动保护; 三段过流保护; 三段零序电流保护; 电压解列、频率解列; 三相多次重合闸(次数可选,最多 3 次);相过流、零序过流后加速保护; 涌流识别; 非电量保护; 合环功能

配网功能:智能分布式 FA 功能; 就地型 FA 分段 S 功能:延时顺送/逆送; 就地型 FA  联络 L  功能:环网点延时关合; 三相多次重合闸(次数可选,最多 3  次); 合后故障分闸 ;   失压分闸; 零序电压分闸; 涌流识别; 遮断电流闭锁;

数据传输功能:能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令; 与上级站进行校时; 具有当地维护通信接口; 通信接口:RS-232/485、工业以太网;可选配光纤通信口; 通信信道:可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS 以及ADSL 等多种通讯形式,由用户任选;

维护功能:当地定值参数设置; 远程定值参数设置; 程序远程更新; 具有当地维护通信接口; 远程诊断; 设备自诊断; 程序自恢复;

运行检测:电压、电流越限告警; 控制回路异常检测; 跳位有流检测; PT 断线检测;

其他功能:事件顺序记录功能; 失电数据保存功能; 可选配GPS 地理信息及授时功能。


电源要求
直流电源:AC/DC220V、DC48V、DC24V, 允许偏差: ±20% ;
开关量和状态量输入电压: DC48V、DC24V,启动电压(60%~75%)Ue ;
工作范围及精度
保护电流:AC 0A~100A
测量电流:AC 0A~6A
零序电流:AC 0A~100A
交流电压:AC 0V~450V
直流电压:DC 0V~150V
测量电流/电压 测量精度:0.2 级
保护电流/电压 保护精度:3P 级
有功功率、无功功率、功率因数测量精度 0.5 级
频率测量准确度不超过±0.02Hz
直流电压 测量精度:≤0.5V
SOE 分辨率:≤2ms
开出接点容量
24VDC:允许长期通过电流 16A,切断电流 3A。
功率消耗
交流电压:<0.25VA/相
交流电流:<0.25VA/相
直 流:≤20VA
过载能力
电流回路:2 倍额定电流,连续工作
20 倍额定电流,允许 1s
电压回路:1.2Un,连续工作。

产品详细信息可查看:SGE300FD 系列分布式配电自动化终端
