10kv、35kv电力后台系统(配电室后台系统)

发布日期:2020-07-10
分享到:

SGE9000配电后台监控系统

适用范围

该后台监控系统适用于智能建筑商业楼小区、化工厂、钢铁厂、市政交通、医院、学校等智能配电领域。

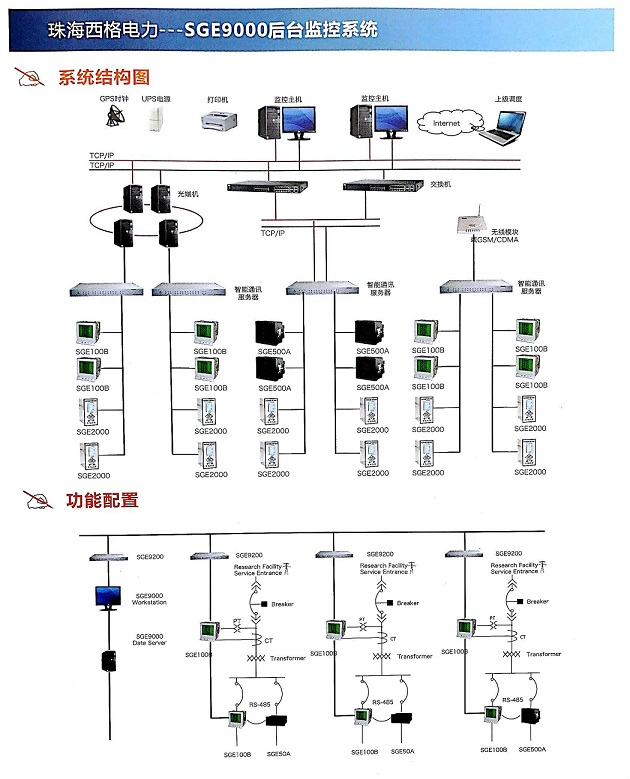

SGE9000后台监控系统图

系统构成

三层式模块化设计
1、数据采集层模块 :由智能监控终端设备(RTU或FTU)组成;
2、通讯管理层模块: 是监控终模块与中心监控模块的信息桥梁,使系统适用于不同通讯方式的通讯通道;
3、中心监控层模块:由计算机及监控管理软件组成,提供非常好的人机交互,实现远程监控的各类功能。
设计理念
1、模块化应用功能,灵活的系统配置,开放式的软硬件平台,丰富的通讯接口协议,定制化的客严服务;
2、系统汇集了数据采集和控制、数据处理和存傳、实时数据和图形显示高级分析和处理等多项功能于一体。



技术规范

该系统是应用计算机控制、网络通讯等多项技术,将供配电系统智能型二次设备的各保护,监测、控制、通信等功能重新组合优化设计,来实现经济、安全、先进、高效的配电监管系统,该系统能够在主控室实现对各个变配电站的遥信、温控、遥测、调等四遥功能,对电气设备的运行状态进行实时监控。该是具有开放性、网络化、单元化、组态化的新一代电力后台监控系统。


操作系统

该系统是由 Windows2000XP作为操作系统,以大型商用数据库 SQL-Server为基础,采用客户/服务器模式及分布式处理等技术,实现110kV及以下电压等级变电站的高压开关设备、中压开关设备、低压开关设备、变压器、直流屏、模拟屏等智能装置的遥测、遥信、遥控、遥调、通脉等功能。兼容、SPABUS、 LONWORK、TCP/P、C608705-103MODBUS-RTU、  CANBUS、 PROFIBUS等通讯规约。


系统综合功能

包含电气参数实时监测、事故异常报警、事件记录和打印、数据归档和统计报表的整理和打印、电能量成本管理和负荷监控等综合功能。

更详细内容看SGE9000配电后台监控系统
