10kv微机PT保护装置配置说明-参数设置设定

发布日期:2018-12-17
分享到:


SGE2000A微机PT保护装置参数设定说明

SGE2000A微机PT保护装置需要设定的参数有两种,一种是系统参数;一种是定值参数。两种参数分别在“参数”、“定值”、两个菜单中设定。

系统参数
装置在正式投运前,应正确输入系统参数以保证装置正常运行。系统参数包括:

操作密码    操作密码是保护装置的操作授权,进入“参数”、“定值”菜单修改参数时均需要输入正确的操作密码。保护装置出厂设置的操作密码是0000,操作密码的设置范围为0000~9999。修改操作密码后应牢记修改后的值,否则将无法进入上述菜单进行修改参数操作。

PT变比    PT变比指线电压互感器的一次/二次比值。电压互感器的二次值装置已默认为额定100V,这里只需要用户输入电压互感器的变比值。装置运行画面下电压值显示、设定均采用一次值方式处理。

通讯地址    本装置通讯接口采用RS485总线通讯方式,通讯地址是总线通讯的装置的标识。为保证通讯正常,总线上连接的所有装置的通讯地址必须保证唯一,它的设定范围是000~254。

波特率    波特率是装置通讯速率参数,可以选择的通讯波特率有:1200bps、2400bps、4800bps、9600bps、19200bps。同一总线上装置的通讯波特率设置必须保持一致。


定值参数    定值参数包含了保护功能的所需控制参数,请参照功能配置介绍正确整定。

SGE2000A微机PT保护装置定值参数图

人机界面操作    装置人机界面包括信号指示灯、轻触小键盘、大屏幕汉字液晶。

信号指示灯    装置面板有六个指示灯,分别是“运行”、“跳闸” 、“告警” 、“通讯”,分别指示运行状态、跳闸信号、告警信号、通讯状态。装置正常运行时,“运行”指示灯每隔1秒闪烁1次;装置发出跳闸命令后,“跳闸”指示灯保持点亮,一直到有按键被按下该灯才被熄灭;装置发出告警信号后,“告警”指示灯保持点亮,一直到有按键被按下该灯才被熄灭;装置通讯口与上位机有数据交换时,“通讯”指示灯闪烁。“运行”、 “通讯”指示灯为绿色,“跳闸” 、“告警”指示灯为红色。

轻触小键盘    装置面板有8个轻触小键盘,分别为“确认”、“取消”、“↑/+”(上移光标/加一)、“↓/-”(下移光标/减一)、“←”(左移光标)、“→”(右移光标)六个键、信号复归、复位。

汉字液晶    装置液晶显示屏采用分层菜单显示方式,包括采样、参数、定值、事件、时钟、开出六个功能菜单。以下按不同菜单分别介绍。

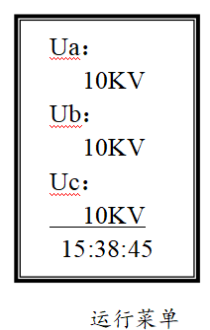

运行画面    装置正常上电时,液晶显示屏自动进入运行画面。屏幕上面六行显示保护装置的实时监测交流量,屏幕最下一行显示装置系统时间。如图7.1所示,每隔1秒钟液晶显示屏自动刷新一次显示数据。每隔10s液晶显示屏自动翻屏,也可以通过“↑/+”、 “↓/-” 键在两屏之间翻看。
SGE2000A微机PT保护装置运行菜单图SGE2000A微机PT保护装置主菜单图SGE2000A微机PT保护装置参数设置图

主菜单    在运行菜单中,按下“确认”键即进入主菜单。
主菜单共六项:采样,参数,定值,事件,时钟,开出。通过“↑/+”、 “↓/-”键选择要进入的菜单,反显黑色为光标所在位置,按下“确认” 键,即进入光标所在项子菜单。

采样菜单    采样菜单显示模拟量采样值,均为二次值。

系统菜单    从主菜单进入到参数菜单后,液晶屏首先显示“查看”、“整定”选择,如果选择“查看”则直接进入系统参数显示,但只能浏览参数而不能修改设定参数;如果选择“整定”则可以对参数进行设定操作。但选择“整定”后还要正确输入操作密码,然后才能进入系统参数修改状态。

在“查看”、“整定”选择画面时,先通过“↑/+”、 “↓/-” 键切换选择,然后按下“确认” 键确认选择。在操作密码输入画面时,先通过“←”、“→”键选择输入数位,然后通过“↑/+”、 “↓/-” 键输入数值,最后通过“确认” 键确认操作密码。

系统参数修改状态下,先通过“↑/+”、 “↓/-” 键选择待修改的参数,然后通过“确认”键进入修改状态,   并通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值。数值输入完后按“确认”键将光标移回选择参数状态,选择下一个待修改参数。最后按“取消” 键退出修改操作,保存参数并退出参数菜单。
SGE2000A微机PT保护装置设置密码图SGE2000A微机PT保护装置参数菜单图SGE2000A微机PT保护装置定值菜单图

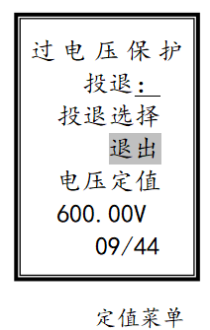

定值菜单    定值菜单操作过程与系统菜单操作过程基本相同,也是先选择“查看”、“整定”,然后是输入操作密码,最后才能进入定值显示状态。
最上一行状态栏指示当前查看的定值所属保护功能类别。
最下一行状态栏指示当前查看的定值序号/定值总数量。

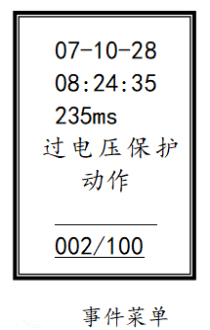

事件菜单    进入事件记录菜单
装置记录及显示最新100条记录,每条记录均带有精确至毫秒的时标。每条记录有四屏数据显示,第一屏显示事件类型,事件发生时标;其它屏显示事件发生时各交流量值。通过“↑/+”、 “↓/-” 键顺序翻看各条记录,通过“→”键在同一条记录的几屏之间切换显示。
SGE2000A微机PT保护装置事件菜单图SGE2000A微机PT保护装置设置时间菜单图SGE2000A微机PT保护装置设置开出菜单图

时钟菜单    进入时钟菜单需要输入操作密码,密码输入正确才可以进入时钟菜单修改系统时钟。通过“←”、“→”键选择待输入数位,最后通过“↑/+”、 “↓/-” 键输入数值,修改完成后按“确认”键确认修改。

开出菜单    进入开出菜单也需要输入操作密码,密码输入正确才能进入开出菜单。通过“↑/+”、 “↓/-” 键选择六个继电器中的一个,然后通过“确认”键传动相应的继电器,传动命令持续1秒,然后自动复归。

由于继电器有可能直接连接了开关的分合闸回路,因此在操作前请仔细考虑传动后可能引起的操作风险。

功能特点、功能配置、技术参数详看SGE2000A微机PT保护装置
