系统菜单 从主菜单进入到参菜单后，液晶屏首 先显示“查看”、“整定”选择，如果选择“查看” 则直接进入系统参显示，但只能浏览参 而不能修改设定参；如果选择“整定”则可 以对参进行设定操作。但选择“整定”后还 要正确输入操作密码，然后才能进入系统参 修改状态。在“查看”、“整 定”选择画面时，先 通过“↑/+”、 “↓/-” 键切换选择，然后按下 “确认” 键确认选择。在操作密码输入画面 时，先通过“←”、“→”键选择输入位，然 后通过“↑/+”、 “↓/-” 键输入值，最后通 过“确认” 键确认操作密码。 系统参修改状态下，先通过“↑/+”、 “↓/-” 键选择待修改的参，然后通过“确 认”键进入修改状态, 并通过“←”、“→” 键选择待输入位，最后通过“↑/+”、 “↓/-” 键输入值。值输入完后按“确认”键将光 标移回选择参状态，选择下一个待修改参 。最后按“取消” 键退出修改操作，保存 参并退出参菜单。

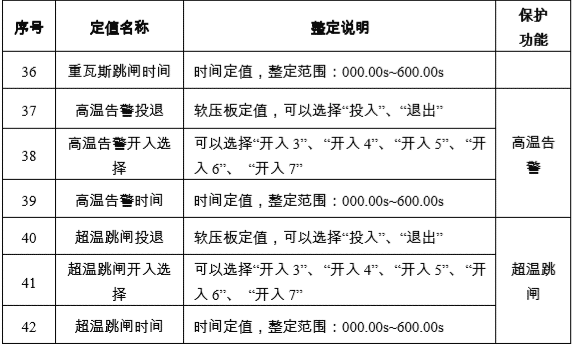

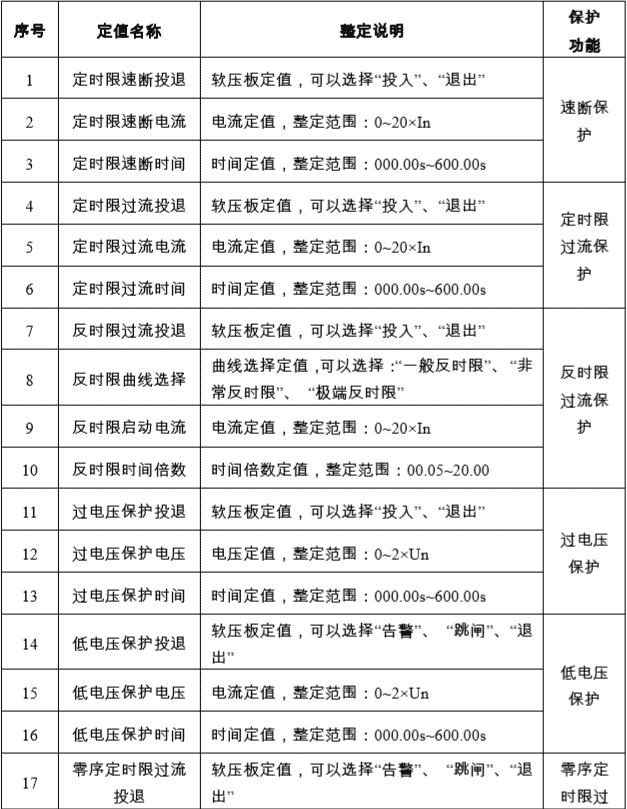

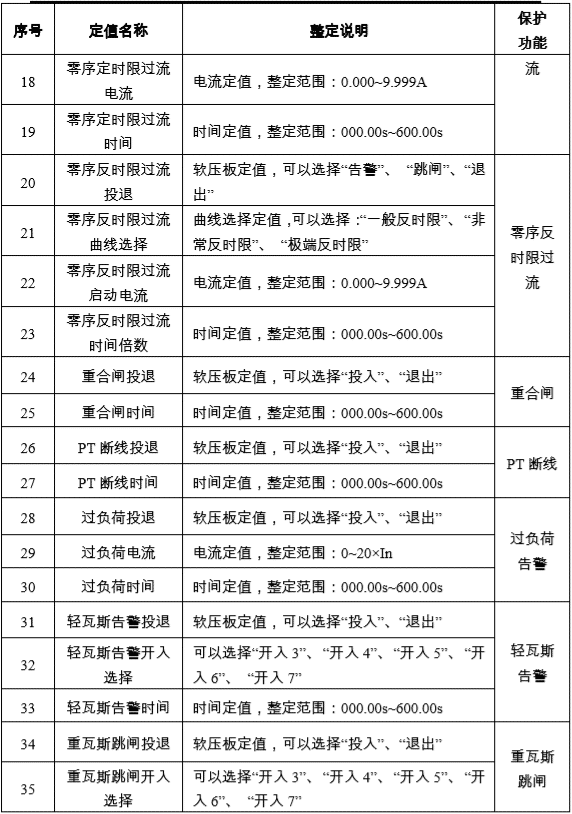

定值菜单 定值菜单操作过程与系统菜单操作过 程基本相同，也是先选择“查看”、“整定”，然 后是输入操作密码，最后才能进入定值显示 状态。 最上一行状态栏指示当前查看的定值 所属保护功能类别。 最下一行状态栏指示当前查看的定值 序号/定值总量。

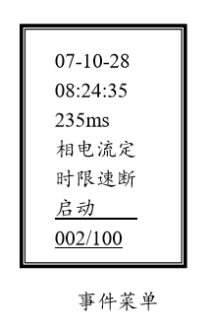

事件菜单 进入事件记录菜单，如上右 图所示。 装置记录及显示最新 100 条记录，每条 记录均带有精确至毫秒的时标。每条记录有 四屏据显示，第一屏显示事件类型，事件 发生时标；其它屏显示事件发生时各交流量 值。通过“↑/+”、 “↓/-” 键顺序翻看各条记 录，通过“→”键在同一条记录的几屏之间切 换显示。

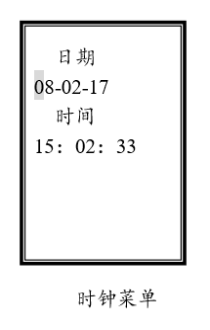

时钟菜单 进入时钟菜单需要输入操作密码，密码 输入正确才可以进入时钟菜单修改系统时 钟。 通过“←”、“→”键选择待输入位，最后通过“↑/+”、 “↓/-” 键
通讯地址 001 波特率 9600 系统密码 **** 001/005
参菜单 相电流反 时限： 投退选择 退出 曲线选择 极端 09/44
定值菜单 07-10-28 08:24:35 235ms 相电流定 时限速断 启动 002/100
事件菜单 输入值，修改完成后按“确认”键确认修改。

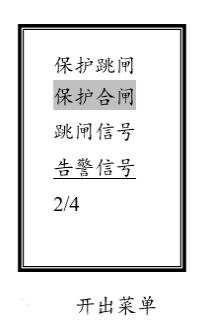

开出菜单 进入开出菜单也需要输入操作密码，密 码输入正确才能进入开出菜单。 通过“↑/+”、 “↓/-” 键选择四个继电器 中的一个，然后通过“确认”键传动相应的继 电器，传动命令持续 1 秒，然后自动复归。
图标表示重合闸尚未充电，
表示重合闸 已充满电。在运行画面下显示的模拟量为一次值。
