微机保护装置的基本要求

发布日期：2018-11-26

分享到：

配电中微机保护装置满足的基本要求：

1、选择性——选择性指的是电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

继电保护装置的基本要求选择性图

  选择性就是故障点在区内就动作，区外不动作。当主保护未动作时，由近后备或远后备切除故障，使停电面积最小。因远后备保护比较完善(对保护装置DL、二次回路和直流电源等故障所引起的拒绝动作均起后备作用)且实现简单、经济，应优先采用。

2、速动性——作用于断路器跳闸的保护都要求动作迅速。
  ●能提高系统稳定性；
  ●减少用户在低电压下工作时间；
  ●减少故障元件的损坏程度；
  ●避免故障进一步扩大。

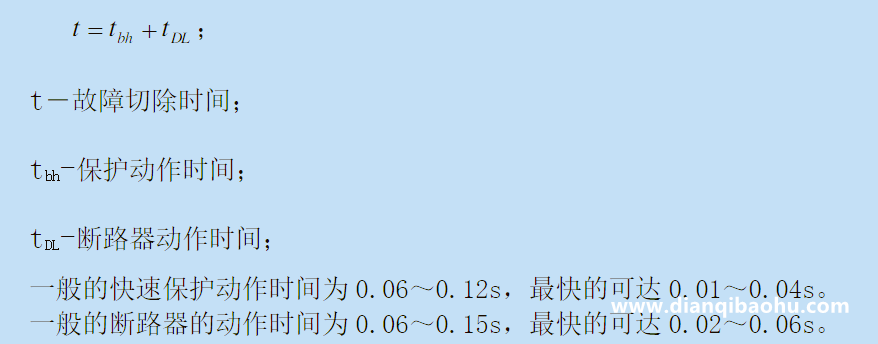

继电保护装置基本要求速动性图

3、灵敏性——指在规定的保护范围内，对故障情况的反应能力。满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏地I正确地反应出来。

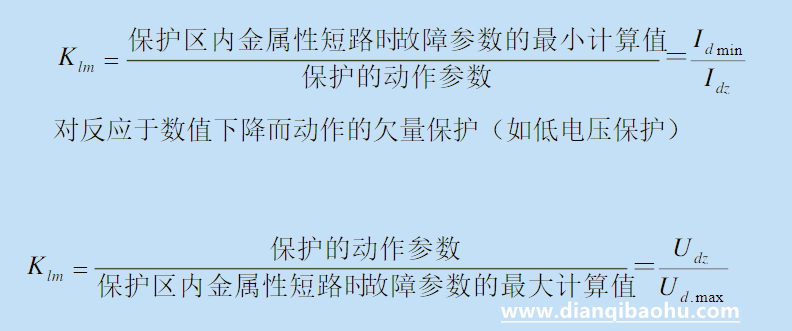

通常，灵敏性用灵敏系数来衡量，并表示为Klm，对反应于数值上升而动作的过量保护(如电流保护)

继电保护装置基本要求灵敏性图

其中故障参数的最小、最大计算值是根据实际可能的最不利运行方式、故障类型和短路点来计算的。

4、可靠性—— 指发生了属于它改动作的故障，它能可靠动作，即不发生拒绝动作(拒动)；而在不改动作时，他能可靠不动，即不发生错误动作(简称误动)。

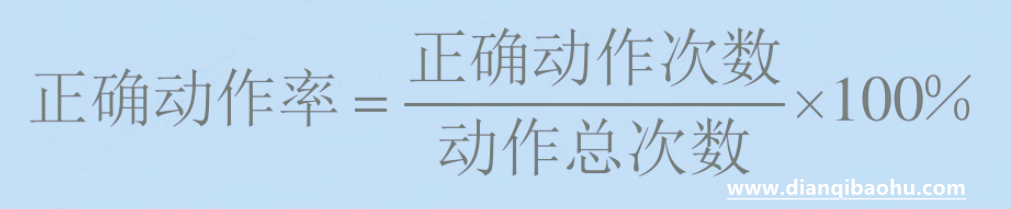

继电保护装置基本要求可靠性图

影响可靠性有内在的和外在的因素:
  内在的：元器件质量、制造工艺水平、结构设计合理性。
  外在的：运行维护、安装、调试等。
  保护的双重化是提高其可靠性的措施之一。
