1、直流输电的接线方式

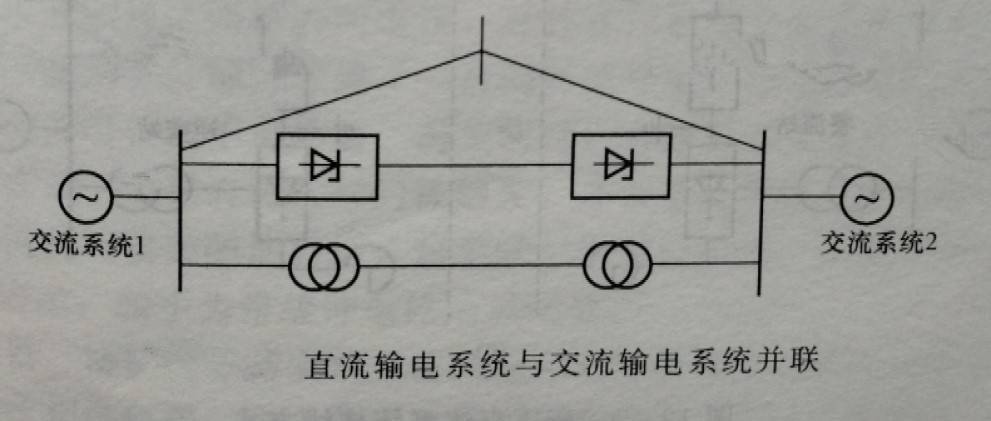

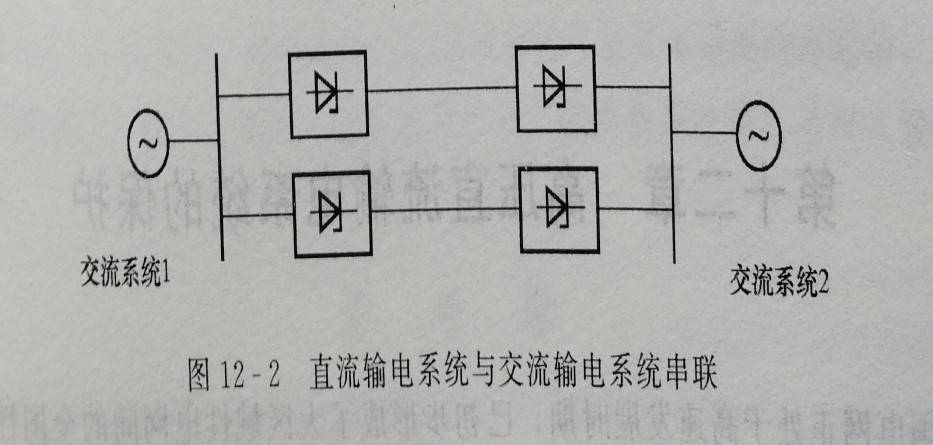

直流输电主要有两种接线方式，直流输电线和交流输电线并联，直流输电线路与交流输电线路串连，如下图所示：
2、直流输电系统运行方式
目前实际投运的直流工程的直流运行接线方式主要有单极大地回线方式（GR)、单级金属回线方式（MR）、双极两端中性点接地方式（BP)。在设计中还有单极双导线并联回线方式， 但在实际运行中很少投入使用。

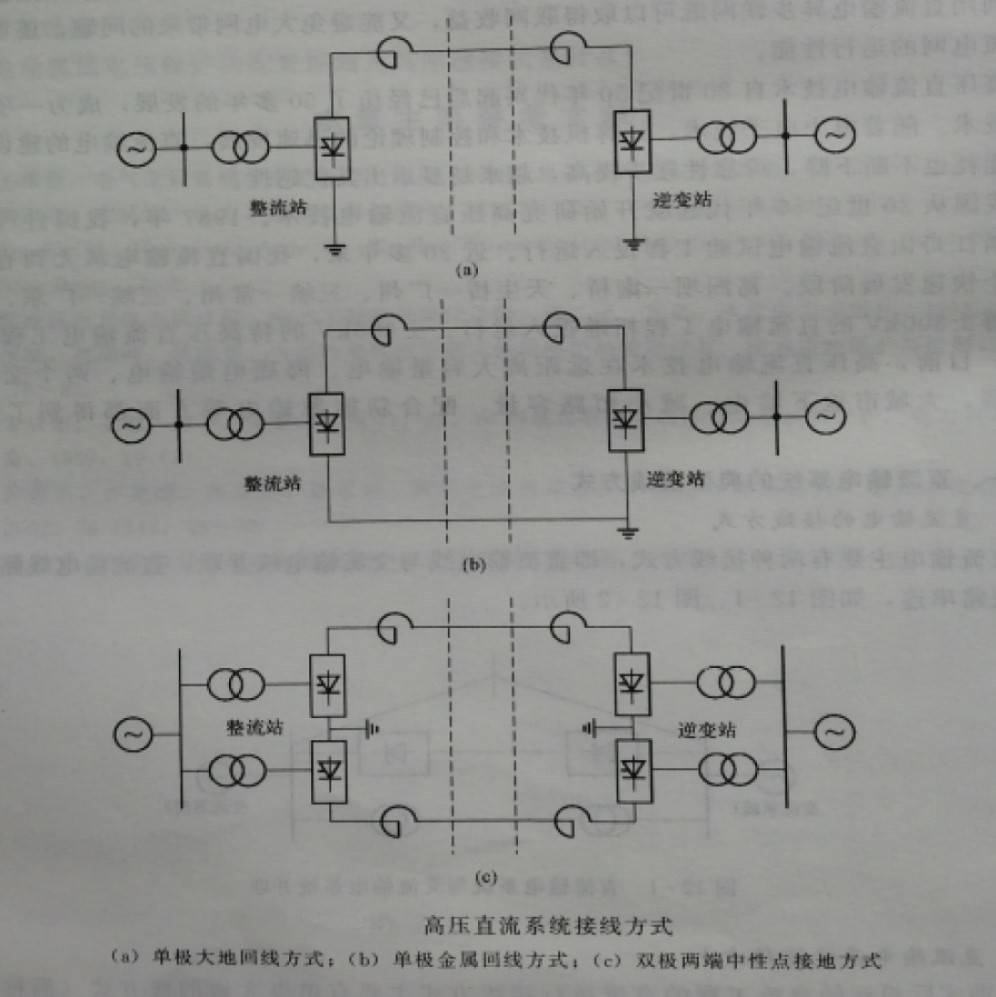

单极大地回线方式是利用一根导线与大地构成直流系统的单极回路，整流站和逆变站中性点均需接地,见下图（a); 单极金属回线方式是利用两根导线构成直流系统的单极回路,利用另一回线路作为运行极的回流线路,逆变站中性点接地限制电位,见下图(b)；双极两端中性点接地方式是正负两极对地,整流站和逆变站中性点接地的双极运行方式,大地中仅流过两极不平衡电流,见下图所示(C)
