母线故障的保护方法有哪些?

发布日期:2018-11-09
分享到:
1.利用相邻元件保护装置切除母线故障
     由于母线故障机率较低,而实现母线保护需要将所有接于母线支路的保护的二次回路和跳闸回路聚集在一起,结构复杂,极容易由于一个元器件或回路的故障,尤其是人为的误碰误操作使母线保护误动作,使大量电源和线路被切除,造成巨大损失。对于35kV及以下电压的母线,对保护快速性要求不太高时一般不采用专门的母线保护,可以利用母线上由干母线故障机率较低,而实现母线保护需要将所有接于母线支路的保护的二次回路和母线故障。

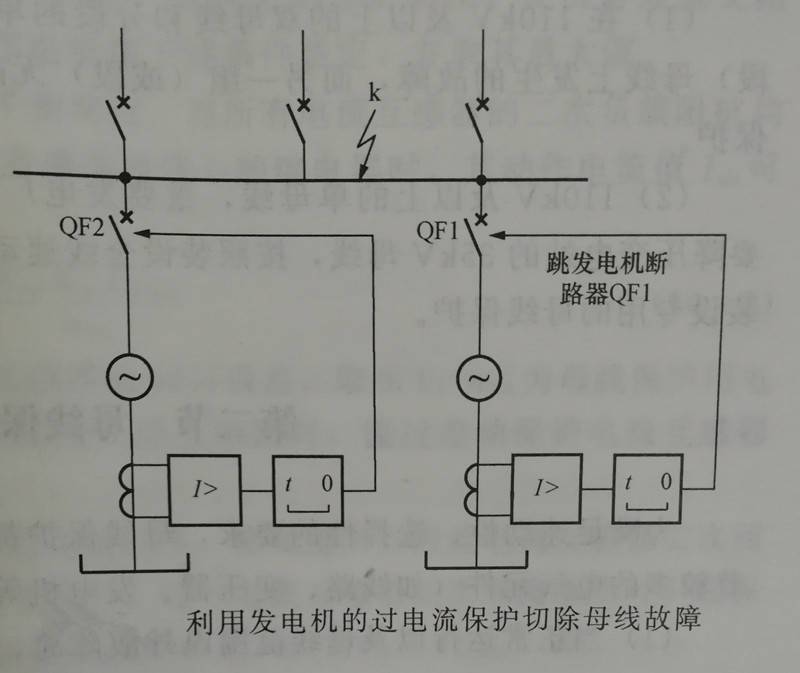

如下图所示的发电厂采用单母线接线,此时母线上的故障就可以利用发电机的过电流保护使发电机的断路器跳闸予以切除。
利用发电机的过电流保护切除母线故障图

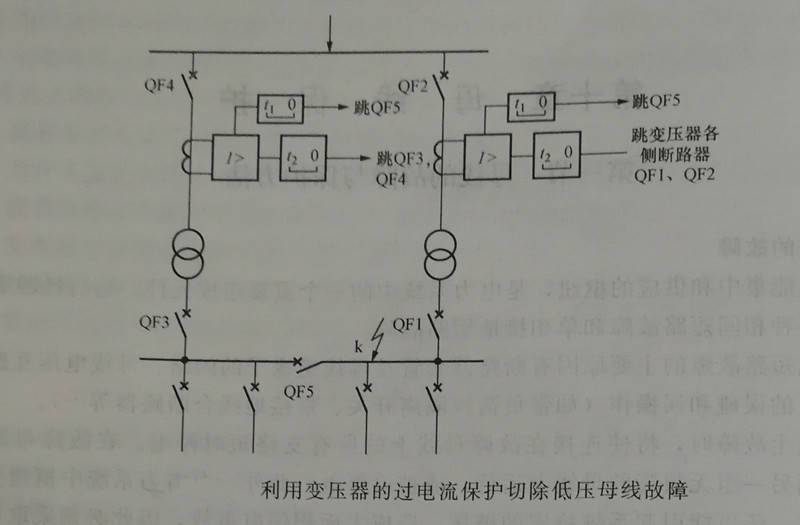

如下图所示的降压变电站,低压母线上的故障就可以由相应变压器的过电流保护先跳开低压母线分段断路器。如果故障不消失,保护不复归时再跳开变压器两侧断路器。
利用变压器的过电流保护切除低压母线故障图

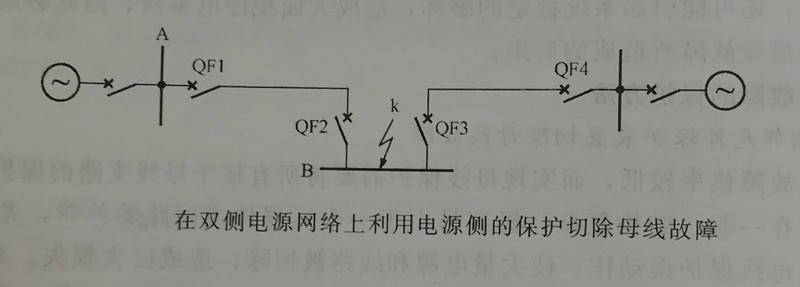

 如下图所示的双侧电源网络(或环形网络),当变电站B母线上K点时,则可以由保护1和4的第II段动作予以切除等。
在双侧电源网络上利用电源侧的保护切除母线故障图

2、装设专门的母线保护
      若母线故障时电压降低影响全系统的仕电质量和系统稳定运行,必须快速切除,用所理接元件时后备保护切除母线故障,时间较长,使系统电压长时间降低,不能保证安全连终伙电,長全造成系统稳定的破坏。此外,当双母线同时运行或母线为单母线分段时,利用相部元件后备保护不能保证快速地有选择性地切除故障母线 此时应装设专门的母线保护,具体原则为:

在110kV及以上的双母线和分段的单母线上,为保证有选择性地切除任一组(或段)母线上发生的故障,而另一组(或段)无故障的母线仍能继续运行,应装设专用的母线保护。
110kV及以上的单母线,重要发电厂的35kV母线或高压侧为110kV及以上的重要降压变电站的35kV母线,按照装设全线速动保护的要求必须快速切除母线上的故障时应装设专用的母线保护。
