微机保护测控装置含线路保护、变压器保护装置

发布日期:2021-03-19
分享到:

SGE300FD-CA系列微机综合保护测控装置


      SGE300FD-CA系列微机综合保护测控装置,主要用于35kV及以下电压等级,中性点非直接接地系统或经电阻接地系统的综合保护、自动控制及测量。

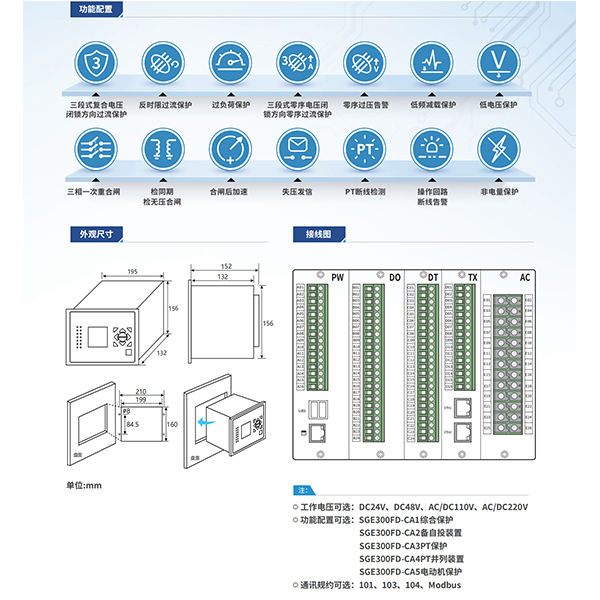

功能配置
● 三段式复合电压闭锁方向过流保护 ● 三段式零序电压闭锁方向零序过流保护
● 反时限过流保护  ● 过负荷保护 ● 零序过压告警   ● 低频减载保护  ● 低电压保护 ● 三相一次重合闸
● 检同期● 检无压合闸 ● 合闸后加速 ● 进线备自投 ● PT断线检测 ● FC闭锁保护 ● 非电量保护

电网用微机综合保护装置图

主要技术特点
● 该微机保护测控装置,安装方式灵活,可以集中配屏安装,也可以分散安装到高压开关柜,构成分布式系统。以RS485总线通信网相连,网内信息共享,可以方便进行运行状态监控,电度积分计量,小电流接地故障选线,电压无功调节控制等功能,大大减少了电缆铺设量,降低了二次设备投资,减轻了CT、PT负荷,降低了系统维护工作量和施工难度。
● 各保护测控装置,各独立保护元件,系统层面上互联互通,信息资源共享,但不影响它们功能上相互独立,于各自的工作环境和领域内发挥独立的作用,其中一个元件出问题,不影响其它元件或其它装置的正常运行,整体可靠性高。
●各保护测控装置,各独立保护元件,功能上既相互独立,又紧密相连,通过相互之间的配合,可以实现内部保护元件及功能元件之间相互启动和闭锁,无需任何外部连接,如:重合闸、备自投等。
●硬件资源可扩展设计,独立操作回路外挂,极端情况下可以操作多个操作回路控制不同的断路器;另外可以通过外电路扩展开入量个数,应对开入量较多的场合,这一切只需在屏柜端子排上增加硬件模块即可,方便、实用、快捷。
●双网通讯,支持DL/T667-1999(IEC-60870-5-103) 电力行业通用标准。
●金属全封闭机箱,传统后接线设计,装置整体抗干扰能力强。
●采用高性能16位工业微处理器,嵌入式实时操作系统设计,软件功能扩展方便,可维护性好。
●友好的人机界面设计,全汉化液晶显示,分级功能菜单,清晰明了,显示信息齐全,可以全面显示模拟量幅值、相位、谐波信息,监视开入量状态。
●定值及参数整定分设不同管理权限,简单集约化的口令设计,操作整定方便且不容易出错,安全保密性好。
●12位24点A/D同步交流采样,高速硬件乘法器,保证了模拟量测量精度,提高了保护的可靠性;也很好的实现了功率、积分电度的精确计量。
●先进的故障录波设计,按照comtrade标准格式对故障数据进行录制,按103标准规约传送到后台,产品严格按照标准化设计,方便与其他设备接口。
●完善的自检功能,自检出错告警。

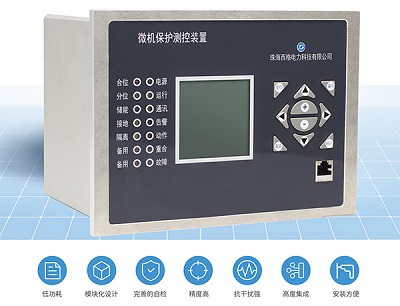

10KV电网微机保护装置图片

主要性能指标
额定数据
装置电源:DC/AC 86~265V或DC110V或DC48V
操作电压:DC 220V 或DC 110V或DC48V
交流电压:100/V或100V
交流电流:5A或1A
频率:    50Hz
 功率消耗
直流回路:<10W(正常工作时);<15W(保护动作时)。
交流电压回路:<0.5VA/相
交流电流回路:<1VA/相(In=5A);<0.5VA/相(In=1A)。
过载能力
交流电压:   1.2倍额定电压连续工作
测量电流:   1.2倍额定电流连续工作
保护电流:   2倍额定电流连续工作
                     10倍额定电流,允许10s
                     40倍额定电流,允许1s
定值整定范围及误差
定值Z大整定范围:
电压元件:1V~120V
电流元件:0.1In~20In
频       率:45.00Hz~55.00Hz
时间元件:0.00s~100.00s
定值误差:
电流及电压定值:≤±3%整定值
频率定值:≤±0.02Hz
角度定值:≤±2°
保护的固有动作时间:1.5倍整定值时,不大于40ms。
测量精度
交流电流、交流电压:        0.2级
功率:            0.5级
积分电度:        1级(有功),2级(无功)
频率:≤±0.02Hz
SOE分辨率:≤2ms
4~20mA直流量输出:≤± 1%
跳、合闸出口接点容量
可长期接通DC 250V,8A。

环境条件
环境温度
工作:-20℃~+55℃。
储存:-25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
相对湿度
z湿月的月平均z大相对湿度不大于90%,同时该月的月平均z低温度不低于25℃且表面不凝露。z高温度为+40℃时,平均z大湿度不超过50%。
大气压力:80kPa~110kPa(相对海拔高度2km以下)。
