备自投保护装置型号、配置参数、厂家价格

发布日期:2020-03-07
分享到:
SGE2000M备自投装置
      SGE2000M备自投装置是针对35kV及以下电压等级的工矿企业、民用建筑配电中双电源进线备用电源自动投入设计的需求而开发的,其主要功能为:当工作电源因故障或其他原因被断开后,能迅速地将备用电源投入工作,使工作电源被断开的用户不至于停电,而当原工作电源恢复后又能自动切除备用电源,恢复原来的供电模式的一种自动装置。

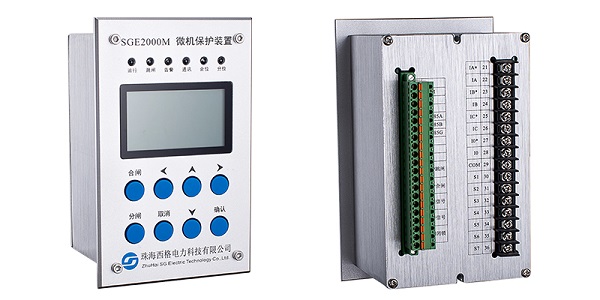

微机备自投装置图片
功能特点

      SGE2000M微机备自投装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号,通过数字逻辑运算控制装置的输出。装置结构紧凑,密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、工况复杂的现场使用。

1、采用高性能控制器,高速大容量非易失性存储器,使装置具备强大的数据处理能力。
2、采用全中文液晶显示界面,多层菜单显示,人机界面极为友好。
3、装置大容量的非易失存储器保证记录100次历史事件,记录内容详细,掉电不丢失数据。
4、装置具备完善的动静态自检功能,在线监视装置各部分工作状况,保证了装置的工作可靠性。
5、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
6、装置提供RS-485通讯总线接口,并向用户提供开放的通讯协议,方便实现SCADA功能。


技术性能指标
工作环境条件
环境温度: 工作温度 -20°C - 60°C
                 存储温度 -40°C - 85°C
相对湿度: 5% - 95%
大气压力: 70 KPa  - 110KPa
海拔高度: 不大于4200m
电气技术参数
额定数据:
交流电压: 100V或220V
交流电流: 5A或1A
频    率: 50Hz/60Hz
电源: AC220(110)V,±20%
           DC220(110)V,±20%

           DC48V,±20%
           DC24V,±20%
过载能力: 电流回路 长期运行------2In
                 10s--------------10In

                 1s---------------40In
功率消耗: 电源功率不大于5W
                 交流输入回路不大于0.5VA/路
测量范围: 电压 0.01Un  - 2Un
                 电流 0.1In  - 20In
测量精度: 电压 <0.5%
                 电流 <0.5%
保护整定范围: 电流 0- 20In

                 级差 0.01A
                 电压 0- 2Un
                 级差 0.1V
                 时间 0- 600S
                 级差 0.01S
保护动作时间:在1.5倍定值下所有保护固有动作时间不大于35ms
开入回路:电压类型可定制,电流消耗2mA
开出接点:触点可连续通过DC220V,5A电流
通讯接口:RS-485,背后端子总线接口,为可选配置。


开孔尺寸和SGE2000M微机综合保护装置相同!

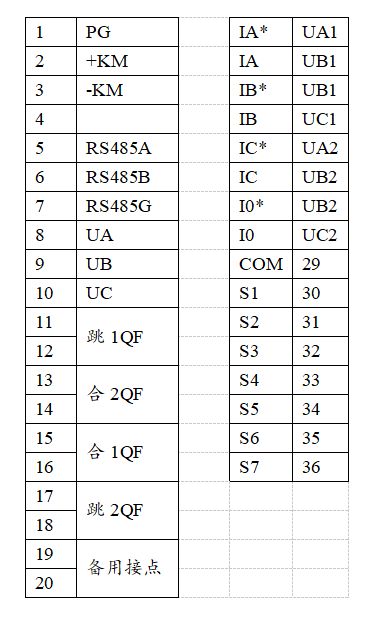

端子图方式一:
SGE2000M备自投保护装置接线图一

开关量定义:S1:1QF状态;S2:2QF状态;S3:3QF状态;S4:闭锁备自投;S5:备自投压板;S6:1#进线带电显示器状态;S7:2#进线带电显示器状态

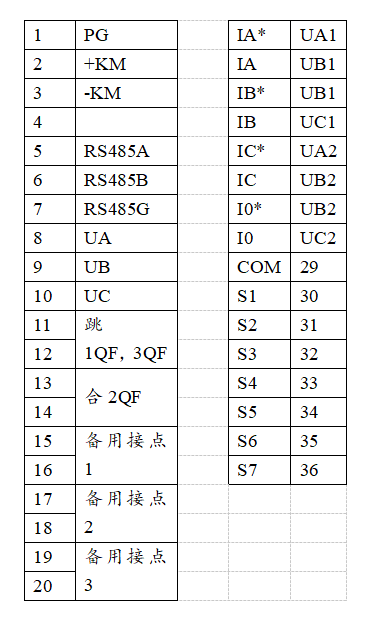

端子图方式二:
SGE2000M备自投保护装置端子接线图二

开关量定义:S1:1QF状态;S2:2QF状态;S3:3QF状态;S4:闭锁备自投;S5:备自投压板;S6:1#进线带电显示器状态;S7:2#进线带电显示器状态



相关型号功能产品:
SGE2000A微机备自投装置
