配电终端|配网自动化保护测控单元-南方电网标准

发布日期:2021-03-17
分享到:
      SGE300FD系列分布式配电自动化终端采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统,稳定性强、可靠性高、实时性好、环境性广、功能强大。与环网柜开关配合,可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能,实现就地配电自动化功能。配电终端与出线开关、分支开关等配合,可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。

      SGE300FD-C100 配电自动化测控单元具有对开关的测量、保护、控制,配电自动化功能, 与 SGE300FD-C101管理单元进行通信,完成信息采集上送功能;其中SGE300FD 可选配通信接口为光纤通信,可具备 2 路单模 FC 光纤接口,相应型号为 SGE300FD-C102,应用于环网柜进线单元。

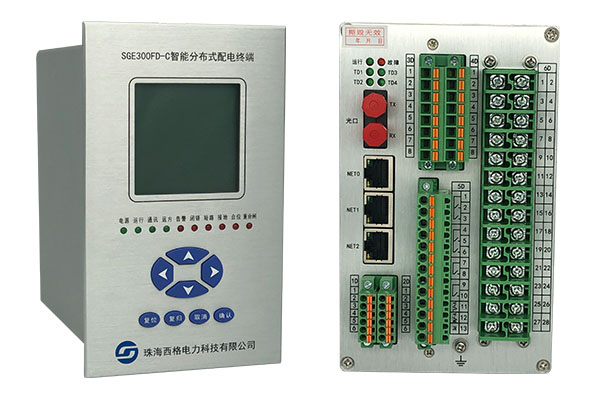

配网自动化保护测控单元说明图片

适用范围广:
       既适用于电缆线路,又适用于架空线路;既可与断路器配合使用,又可与负荷开关配合使用;既适用于小电阻接地系统,又适用于消弧线圈接地系统;既可脱离配电自动化主站实现网络型就地馈线自动化FA,又可与配网自动化主站配合实现集中模式的故障自动隔离及自愈,还可实现故障自动定位。
典型应用:
       南方电网:10kV SF6全绝缘断路器柜自动化成套设备、10kV真空断路器柜(移开式)自动化成套设备。
       国家电网:一二次融合成套环网箱;20KV及以下电压等级的配网线路道路迁改、电房改造等用户工程。

智能配网自动化测控单元DTU图片

基本功能

三遥功能:15 路光电隔离的开关量输入、12 路交流测量、2 路直流测量、6 路输出,电压等级可选,可选配操作回路功能
保护功能:光纤纵联比率差动保护、 三段过流保护、三段零序电流保护、电压解列、频率解列、三相多次重合闸(次数可选,最多 3 次)、 相过流、零序过流后加速保护、涌流识别、 非电量保护、合环功能
配网功能:智能分布式 FA 功能、就地型 FA 分段 S 功能:延时顺送/逆送、就地型 FA  联络 L  功能:环网点延时关合、三相多次重合闸(次数可选,最多 3  次)、合后故障分闸、失压分闸、零序电压分闸、涌流识别、遮断电流闭锁
数据传输功能: 能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令、与上级站进行校时;具有当地维护通信接口;通信接口:RS-232/485、工业以太网;可选配光纤通信口;通信信道:可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS 以及ADSL 等多种通讯形式,由用户任选
维护功能:当地定值参数设置;远程定值参数设置;程序远程更新;具有当地维护通信接口;远程诊断;设备自诊断;程序自恢复
运行检测:电压、电流越限告警;控制回路异常检测;跳位有流检测;PT 断线检测
其他功能:事件顺序记录功能;失电数据保存功能;可选配GPS 地理信息及授时功能

配电终端特点

  • 强大的软硬件平台
装置采用一体化设计,电路设计通用性强,互换性好,可维护性好,技术升级方便。软件平台采用嵌入式实时操作系统,一块主控板实现“算法”+“通讯”功能,系统架构简单可靠。
  • 高可靠性电源
终端采用高性能、高可靠性的开关电源,宽范围通用输入,提供三种工作电源可选择,分为85-265VAC/DC、24VDC、48VDC。电源输入端采用多重抗干扰滤波措施及防雷击保护回路, 各种滤波电容均采用长寿命、耐高温、高频低阻电解电容,高频变压器采用双层屏蔽措施, 确保装置能长期稳定可靠工作。
  • 多种抗干扰措施
装置采用多级隔离和良好的屏蔽措施,从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施;成熟的表面贴装技术的应用,生产过程严格遵循 ISO9001:2015 版程序要求,使得整机具有优异的电磁兼容性能,和现场运行的高可靠性,组屏不需任何外部抗干扰措施,简化了设计和运行维护。
  • 灵活可配的功能
装置维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大配置功能。通过三大配置功能,各种工程应用都可以通过组态完成,不需修改程序,大大提高了装置的可靠性。
  • 完善的故障录波功能
终端具有故障记录与故障录波功能,每周波 80 点采样,记录故障前 4 周波,故障后 8 周波。
  • 符合 IEC61850 规范的 goose 通信
对等通信故障信息交互报文延迟时间小于 15ms。
  • 高分辨率人性化人机界面(选配)
终端采用大屏幕 160×160 汉字液晶显示器及菜单操作方式,人机接口良好,定值数据、控制字含义、开关量输入、故障信息均以汉字的方式进行显示,现场整定、查看非常方便。

技术参数

环境条件
  • 正常工作大气条件
站所终端设备满足在如下环境中正常工作:
a) 环境温度范围:-40℃~+75℃;
b) 环境温度最大变化率:1.0℃/min;
c) 湿度:5%~100%;
d) 最大绝对湿度:35g/m3;
e) 大气压力:70~106KPa。
  • 周围环境要求
a) 无爆炸危险,无腐蚀性气体及导电尘埃,无严重霉菌存在,无剧烈振动冲击源。场地安全要求应符合 GB/T 9361 中的规定。
b) 接地电阻应小于 4Ω。
  • 贮存、运输极限环境温度
设备的贮存、运输极限的环境温度-40℃~+75℃,不出现异常情况。

电源要求

直流电源:AC220V、DC220V、DC48V、DC24V, 允许偏差: ±20%
开关量和状态量输入电压: DC48V、DC24V,启动电压(60%~75%)Ue

工作范围及精度

保护电流:AC 0A~100A
测量电流:AC 0A~6A
零序电流:AC 0A~100A
交流电压:AC 0V~450V
直流电压:DC 0V~150V
测量电流/电压 测量精度:0.2 级
保护电流/电压 保护精度:3P 级
有功功率、无功功率、功率因数测量精度 0.5 级
频率测量准确度不超过±0.02Hz
直流电压 测量精度:≤0.5V
SOE 分辨率:≤2ms

开出接点容量

24VDC:允许长期通过电流 16A,切断电流 3A。

功率消耗

交流电压:<0.25VA/相
交流电流:<0.25VA/相
直 流:≤20VA

过载能力

电流回路:2 倍额定电流,连续工作
20 倍额定电流,允许 1s
电压回路:1.2Un,连续工作。

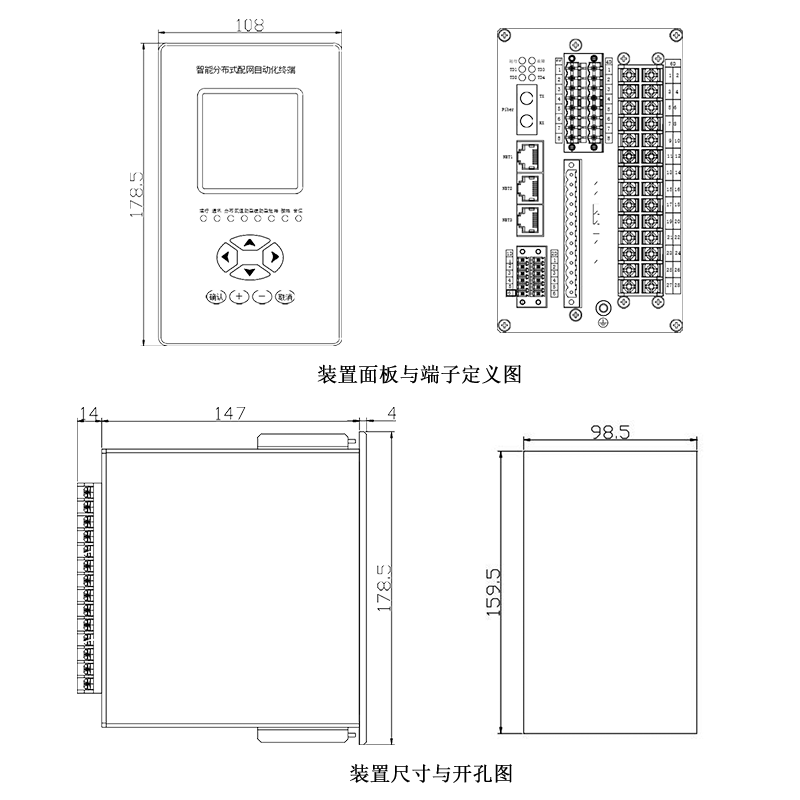

智能配网自动化终端DTU尺寸图片

经缘性能

  • 绝缘电阻
装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,用开路电压为 500V 的测试仪器测定其绝缘电阻应不小于 100MΩ。
  • 介质强度
装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,应能承受 2.5kV(额定绝缘电压>63V)、500V(额定绝缘电压≤63V)(有效值)、50Hz  的交流试验电压,历时 1min,而无击穿或闪络现象。
  • 冲击电压
装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,应能承受冲击电压波形为标准雷电波,峰值为 1kV(额定绝缘电压≤63V)或 5kV(额定绝缘电压>63V)的试验电压,此后无绝缘损坏。
  • 耐湿热性能
装置应能承受 GB/T 2423.9 规定的湿热试验。试验温度为+40℃±2℃、相对湿度(93±3)%, 试验时间为 48h,在试验结束前 2h 内根据 2.4.1 的要求,测量各导电电路对外露导电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻应不小于 1.5MΩ,介质耐压强度不低于 2.4.2 规定的介质强度试验电压幅值的 75%。

机械性能

设备应能承受频率 f 为 2~9Hz,振幅为 0.3mm 及 f 为 9Hz~500Hz,加速度为 1m/s2  的振动。振动之后,设备不应发生损坏和零部件受振动脱落现象。

电磁兼容

电压突降和电压中断适应能力按 GB/T15153.1 中的有关规定执行。抗高频干扰的能力按 GB/T15153.1 中的有关规定执行。
抗快速瞬变脉冲群干扰的能力按 GB/T17626.4 中的有关规定执行。抗浪涌干扰的能力按 GB/T15153.1 中的有关规定执行。
抗静电放电的能力按 GB/T15153.1 中的有关规定执行。
抗工频磁场和阻尼振荡磁场干扰的能力按GB/T15153.1 中的有关规定执行。抗辐射电磁场干扰的能力按 GB/T17626.3 中的有关规定执行。

通信接口

A、4 个RS-232/RS-485 通信接口,通信速率可以整定。
B、 3 个标准的 10M/100M 以太网接口(可选 RJ45 或光纤以太网接口)。
C、支持DL/T 634.5101-2002(IEC60870-5-101)、DL/T634.5104-2002(IEC60870-5-104)等多种
通信规约,并可按需要进行扩充。
