配电后台监控系统
您当前的位置:主页 > 产品中心 > 配电后台监控系统 >

配电自动化系统\配电后台监控系统

发布日期:2020-11-20
分享到:
SGE9000配电自动化系统

      SGE9000配电自动化系统是我公司结合多年来的电力系统领域的实践和技木积累,总结国内外分布式保护测控产品和自动化先进技术基础上研制开发的成熟产品。以智能配电设备、网络电力仪表为基磁,应用计算机技术、自动控制技术、电子技术、通讯技术及计算机软硬件技术,用高性能的网络系统把配电网所有用于电气设备监测、控制、保护的智能装置连接起来,通过强大的后台监控系统进行管理和监控,实现分安装、集中监控、信息共享的一种新型自动化系统,使配电网络运行于安全、可靠、经济、优质、高效的最优运行状态。

      SGE9000配电自动化系统以一体化的设计思想,模块化应用功能,灵活的系统配置,开放式的软硬件平台,丰富的通讯接口协议,定制化的客严服务,该系统汇集了数据采集和控制、数据处理和存傳、实时数据和图形显示高级分析和处理等多项功能于一体,满足广大配电场所,适用于智能建筑、工厂、交通、医院、学校、住宅小区等智能配电领。

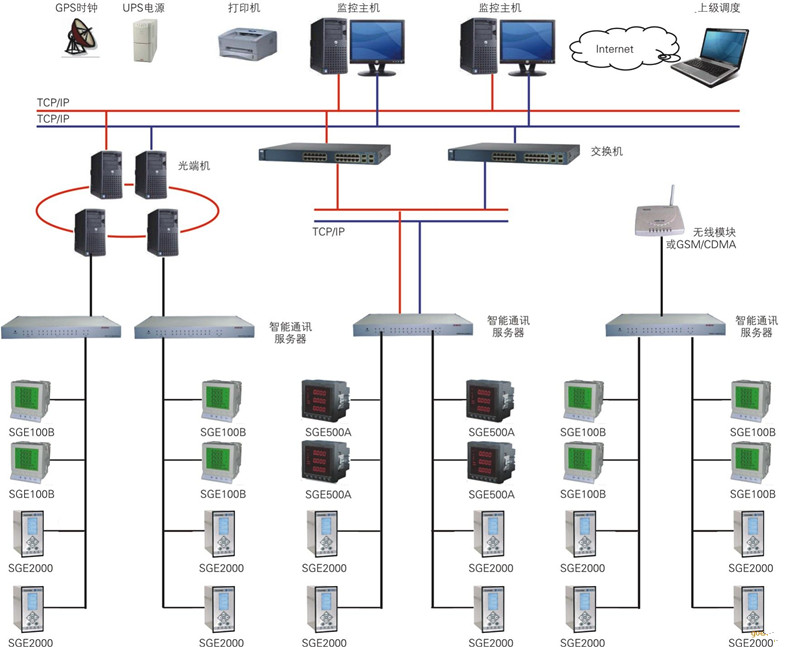

系统结构

     SGE9000配电自动化系统由三层式模块化设计,分别为数据采集层模块、通讯管理层模块、中心监控层模块。数据采集层模块由智能监控终端设备(RTU或FTU)组成,包括我公司的智能网络电力仪表及其他保护装置等,智能监控终端模块可集中或分散安装于各用配电回路;通讯管理层模块是监控终模块与中心监控模块的信息桥梁,使系统适用于不同通讯方式的通讯通道;中心监控模块由计算机及监控管理软件组成,提供良好的人机交互,实现远程监控的各类功能。

      SGE9000配电自动化系统是我公司借鉴国外变电站自动化系统的应用经验并充分考虑国内变电站“三遥”系统的实际运行情况自行研制的变电站综合自动化系统。该系统是应用计算机控制、网络通讯等多项技术,将供配电系统智能型二次设备的各项功能(保护,监测、控制、通信等)重新组合优化设计所推出的一种开放性、网络化、单元化、组态化的新一代电力监控管理系统,系统结构符合国际电工委员会(EC)的技术规范。系统能够在主控室实现对各个变配电站的遥信、温控、遥测、调四遥功能,对电气设备的运行状态进行实时监控,具有电气参数实时监测、事故异常报警、事件记录和打印、统计报表的整理和打印、电能量成本管理和负荷监控等综合功能。

      SGE9000配电自动化系统以 Windows2000XP作为操作系统,以大型商用数据库 SQL Server为基础,采用客户/服务器模式及分布式处理等技术,实现110kV及以下电压等级变电站的高压开关设备、中压开关设备、低压开关设备、变压器、直流屏、模拟屏等智能装置的遥测、遥信、遥控、遥调、通脉等功能。兼容TCP/P、C608705-103MODBUS-RTU、 SPABUS、 LONWORK、 CANBUS、 PROFIBUS等通讯规约。

功能配置

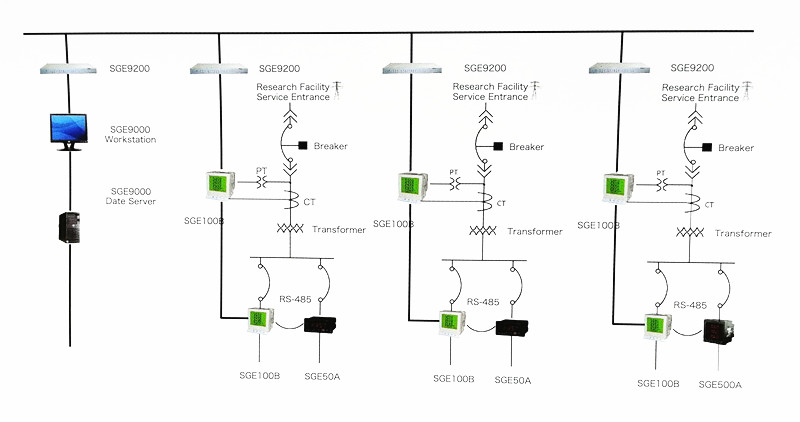

配电后台监控系统功能配置图

另提供整套解决方案能耗在线监测系统、能源监控管理系统



后台监控系统相关配置产品微机保护装置:

微机线路保护装置                 微机PT保护装置
微机变
压器保护装置             微机电动机保护装置
微机备自投保护装置             无源自供电保护装置
微机综合保护测控装置
