LTU智能低压分路监测单元产品功能特点

发布日期:2021-01-25
分享到:



我公司自主研发的低压分路监测单元(智能状态监测装置),采用低功耗的32位单片机与最新广域物联网通信技术的LoRa方案,能快速确定低压故障信息和故障原因,其在线监测功能可以完成电压、电流、有功功率、无功功率、视在功率以及实时温度等信息的采集,该系统集故障告警、监测、通讯等功能于一体,具有集成度高、配置灵活、不停电安装等特点,广泛应用于配电低压供电系统,可以帮助系统识别线路的故障类型并上报主站。

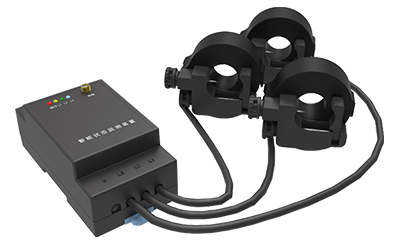

低压分路监测单元(智能状态监测装置)图片

LTU低压分路监测单元功能特点

● 支持不停电安装,装置结构采用导轨式安装,操作简单。

● 主要采集三相电压、三相电流、有功、无功、视在功率及电缆的温度等遥测量。

● 具备三相过压、欠压、缺相、停复电、三相过流、三相过载、短路故障等事件检测,事件发生后及时上报。

● 具备故障检测和指示功能,主要包括三相短路、两相短路、接地、过流、失压故障检测与上报功能。

● 采用LoRa 无线物联网通信技术、穿透性强, 方便现场灵活组网。

● 可带1路本地RS485通讯,Modbus_RTU协议与DLT645-2007规约自适应。

● 采用超级电容作为后备电源,并集成于内部。当主电源故障时,超级电容能自动无缝投入,并应维持及上行通讯模块正常工作至少3分钟,超级电容免维护时间≥8年。


LTU低压分路监测单元技术参数



工作电压

三相四线:3X220V,±20%Un

功耗

≤2W

后备电源

超级电容

频率

50Hz,允许偏差-6%~+2%

通讯方式

RS485(Modbus_RTU协议和DLT645-2007规约自适应)

LoRa无线接口 通讯距离≤1000米

电磁兼容

Ⅳ级

冲击电压

6KV

工频耐压

2KV

遥测精度

电压:三相四线:3X220V        精度0.5%

电流:额定输入200A/600A      精度0.5%

有功、无功、视在功率            精度1%

测温范围

20~+200℃  误差±1

工作温度

-40°C~+70°C

工作湿度

相对湿度:10%~99%

周围环境

无爆炸、腐蚀性气体及导电尘埃、霉菌、无剧烈震动冲击波

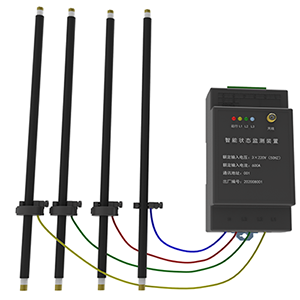

本装置由1个主机、3个穿刺互感器、1个零线穿刺卡板组成。



LTU智能低压分路监测单元图片


LTU低压分路监测单元功能配置表


                   功       能      外形尺寸:长宽高115*60*45mm

电压

电流

频率

有功功率

无功功率

视在功率

功率因数

1路RS485通讯

3路温度监测

选配

有功电能


无功电能


视在电能


1路剩余电流监测


LoRa-无线通讯


实时时钟功能


4路温度监测

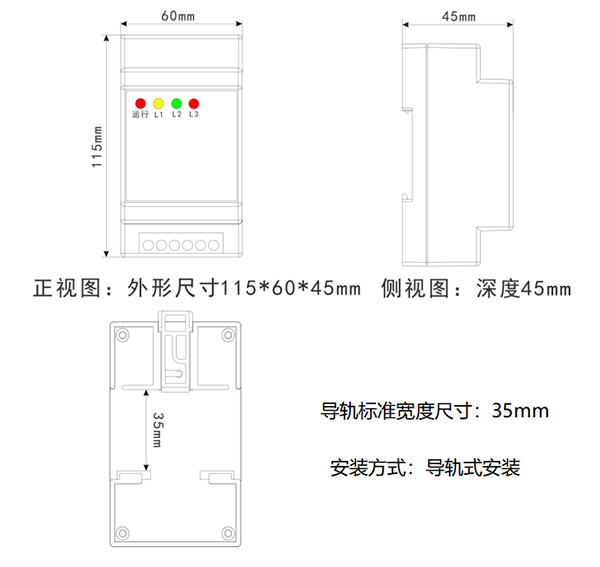

LTU低压分路监测单元外形尺寸与安装方式
