电动机微机保护|微机电动机保护测控装置

发布日期:2021-07-28
分享到:

      SGE300FD-CA系列电动机保护测控装置


      该系列微机电动机保护测控装置,主要适用于3~35kV电压等级,各种容量的大中型异步电动机综合保护,用于不要求差动保护的场合。广泛应用于医院、学校、建筑楼宇、市政工程等配电。

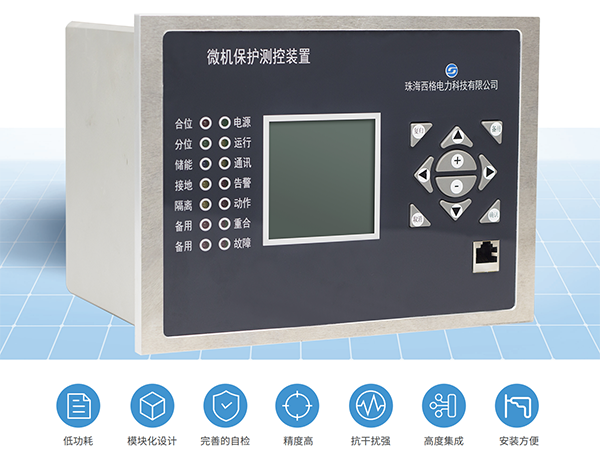

电动机微机保护测控装置图
功能配置
速断保护(启动内、启动后)
启动时间过长
堵转保护
两段定时限负序过流保护
负序反时限保护
过负荷
过热保护
零序过流保护
零序过压告警
低电压保护
过电压保护
非电量保护
FC回路保护
PT断线检测
操作回路断线告警

技术特点
该微机保护测控装置,安装方式灵活,可以集中配屏安装,也可以分散安装到高压开关柜,构成分布式系统。以RS485总线通信网相连,网内信息共享,可以方便进行运行状态监控,电度积分计量,小电流接地故障选线,电压无功调节控制等功能,大大减少了电缆铺设量,降低了二次设备投资,减轻了CT、PT负荷,降低了系统维护工作量和施工难度。
各保护测控装置,各独立保护元件,系统层面上互联互通,信息资源共享,但不影响它们功能上相互独立,于各自的工作环境和领域内发挥独立的作用,其中一个元件出问题,不影响其它元件或其它装置的正常运行,整体可靠性高。
各保护测控装置,各独立保护元件,功能上既相互独立,又紧密相连,通过相互之间的配合,可以实现内部保护元件及功能元件之间相互启动和闭锁,无需任何外部连接,如:重合闸、备自投等。
硬件资源可扩展设计,独立操作回路外挂,极端情况下可以操作多个操作回路控制不同的断路器;另外可以通过外电路扩展开入量个数,应对开入量较多的场合,这一切只需在屏柜端子排上增加硬件模块即可,方便、实用、快捷。
双网通讯,支持DL/T667-1999(IEC-60870-5-103) 电力行业通用标准。
金属全封闭机箱,传统后接线设计,装置整体抗干扰能力强。
采用高性能16位工业微处理器,嵌入式实时操作系统设计,软件功能扩展方便,可维护性好。
友好的人机界面设计,全汉化液晶显示,分级功能菜单,清晰明了,显示信息齐全,可以全面显示模拟量幅值、相位、谐波信息,监视开入量状态。
定值及参数整定分设不同管理权限,简单集约化的口令设计,操作整定方便且不容易出错,安全保密性好。
12位24点A/D同步交流采样,高速硬件乘法器,保证了模拟量测量精度,提高了保护的可靠性;也很好的实现了功率、积分电度的精确计量。
先进的故障录波设计,按照comtrade标准格式对故障数据进行录制,按103标准规约传送到后台,产品严格按照标准化设计,方便与其他设备接口。
完善的自检功能,自检出错告警。
